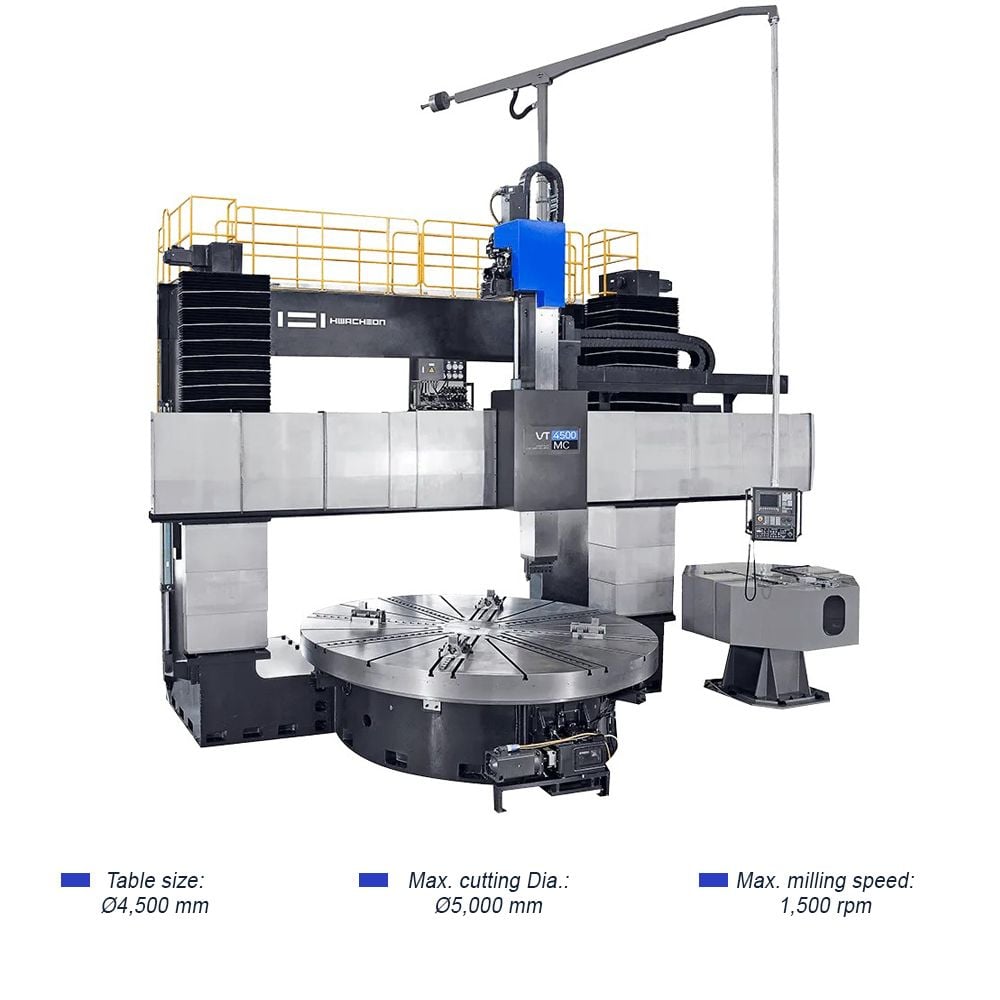

VT-4500 | MÁY TIỆN ĐỨNG HẠNG NẶNG, CHUCK 118

Hwacheon

VT-4500

MÁY TIỆN ĐỨNG HẠNG NẶNG, CHUCK 118"

Thông số	Đơn vị	VT-4500
Kích thước bàn	mm	Ø4,500
Đường kính cắt tối đa	mm	Ø5,000
Đường kính tiện tối đa	mm	Ø5,000
Chiều dài cắt tối đa	mm	2,500
Tải trọng bàn tối đa	Kg	40,000
Tốc độ bàn - 2 bước	rpm	1 ~ 50
Công suất bàn	kW	129 / 105
Mô-men xoắn cực đại của bàn	Nm	162,268
Góc chỉ số tối thiểu	°(độ)	0,001°
Số lượng Ram	ea	1
Kích thước của Ram	mm	350 x 350
Kiểu côn trục chính - phay	-	BT-50
Công suất trục chính - phay	kW	38 / 30
Tốc độ trục chính tối đa	rpm	1,500
Hành trình trục X	mm	-250 ~ +4,100
Hành trình trục Y	mm	1,500
Hành trình trục W	mm	2,000
Số lượng dụng cụ cắt lưu trữ	ea	12
Loại chuôi dụng cụ	-	7 / 24 taper BT-50
Trọng lượng máy	Kg	140,000
Diện tích sàn (D x R x C)	mm	11,500 x 7,500 x 9,800
Bộ điều khiển		SIEMENS-840D sl (STD) / FANUC 31i-B OTP

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

VT-4500 | Máy tiện đứng hạng nặng, loại ram xử lý với mâm cặp 118"
VT-4500 cung cấp khả năng gia công ổn định và chính xác dựa trên cấu trúc khung cột đôi đúc nguyên khối có độ cứng vững cao, trục C dẫn động bằng bánh răng kép và Ram cứng. Độ chính xác cao được đảm bảo ngay cả trong quá trình gia công dài hạn bằng cách giảm thiểu sự dịch chuyển nhiệt thông qua chức năng làm mát bằng dầu.

Các đường dẫn hướng được mài và đánh bóng bằng tay cực kỳ chính xác; thiết kế tổng thể độc đáo của VT-4500 cung cấp khả năng hấp thụ rung động nhờ độ cứng vững đạt chuẩn và gia công siêu chính xác.

THÔNG SỐ KỸ THUẬT CỦA MÁY TIỆN ĐỨNG VT-4500 CHUCK 118"

Bảng thông số kỹ thuật của máy tiện đứng VT-4500
Thông số	Đơn vị	VT-4500
Kích thước bàn	mm	Ø4,500
Đường kính cắt tối đa	mm	Ø5,000
Đường kính tiện tối đa	mm	Ø5,000
Chiều dài cắt tối đa	mm	2,500
Tải trọng bàn tối đa	Kg	40,000
Tốc độ bàn - 2 bước	rpm	1 ~ 50
Công suất bàn	kW	129 / 105
Mô-men xoắn cực đại của bàn	Nm	162,268
Góc chỉ số tối thiểu	°(độ)	0,001°
Số lượng Ram	ea	1
Kích thước của Ram	mm	350 x 350
Kiểu côn trục chính - phay	-	BT-50
Công suất trục chính - phay	kW	38 / 30
Tốc độ trục chính tối đa	rpm	1,500
Hành trình trục X	mm	-250 ~ +4,100
Hành trình trục Y	mm	1,500
Hành trình trục W	mm	2,000
Số lượng dụng cụ cắt lưu trữ	ea	12
Loại chuôi dụng cụ	-	7 / 24 taper BT-50
Trọng lượng máy	Kg	140,000
Diện tích sàn (D x R x C)	mm	11,500 x 7,500 x 9,800
Bộ điều khiển		SIEMENS-840D sl (STD) / FANUC 31i-B OTP

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY TIỆN ĐỨNG VT-4500 CHUCK 118"

Các chức năng của Máy tiện đứng VT-4500
	Cấu trúc khung có độ cứng cao Cấu trúc khung cột đôi mang lại sự ổn định tốt nhất trong quá trình gia công thô. Bàn và giường được sản xuất từ gang meehanite để giảm thiểu biến dạng. Thiết kế đã được tối ưu hóa thông qua CAD 3D và phân tích phần tử hữu hạn.
	Vòng bi thủy tĩnh không tiếp xúc, tuổi thọ cao Việc sử dụng ổ trục thủy tĩnh có độ cứng cao cho phép tạo ra bề mặt gia công chất lượng cao hơn so với ổ trục tiêu chuẩn do hiệu ứng giảm rung động của màng dầu được hoạt động dựa trên hệ thống làm mát bằng dầu.
	Trục C cho chức năng phay - tiện Bộ điều khiển trục C tích hợp cho phép thực hiện các thao tác khoan, phay, tiện ren, v.v. chính xác để đáp ứng nhiều điều kiện gia công khác nhau. (Độ chia bàn tối thiểu của trục C: 0,001)
	Khớp nối cong Khớp nối cong giữa giá đỡ dụng cụ và thanh ram cung cấp khả năng kẹp chặt, hạn chế rung lắc và cho phép gia công có độ chính xác cao.

KÍCH THƯỚC CỦA MÁY TIỆN ĐỨNG VT-4500 CHUCK 118"
