VESTA-1050B | MÁY PHAY ĐỨNG BĂNG HỘP DẪN ĐỘNG BẰNG BÁNH RĂNG

Hwacheon

VESTA-1050B

MÁY PHAY ĐỨNG BĂNG HỘP DẪN ĐỘNG BẰNG BÁNH RĂNG

Thông số	Đơn vị	VESTA-1050B
Hành trình (X / Y / Z)	mm	1,050 / 600 / 600
Tốc độ không tải trục (X / Y / Z)	m/phút	24 / 24 / 18
Kích thước bàn làm việc (Rộng x Dài)	mm	1,150 x 600
Tải trọng bàn	kg_f	1,000
Tốc độ trục chính	vòng/phút	8,000 (Opt: 6,000)
Công suất trục chính	kW	18.5 / 15
Loại đầu dao	-	BT-40 (Opt: BT-50)
Số dao	cái	24
Kích thước máy (Dài x Rộng)	mm	4,220 x 2,247
Khối lượng máy	kg_f	6,970 (Opt: 8,000)
Hệ điều khiển		Fanuc 0i Plus

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

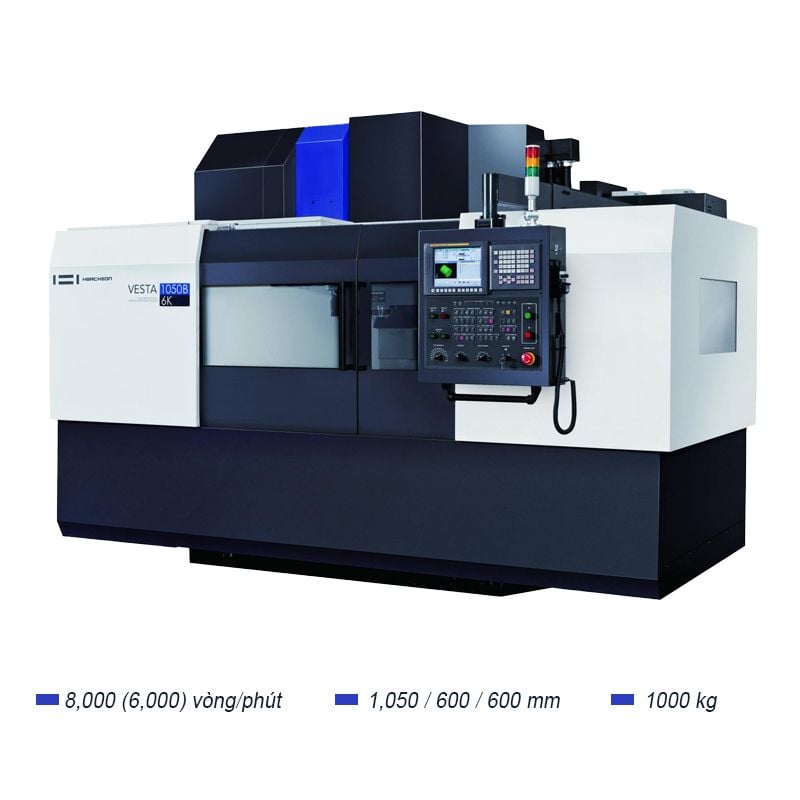

VESTA 1050B - Trung tâm gia công đứng băng hộp dẫn động bằng bánh răng

Mọi thứ về VESTA-1050B đều được chế tạo rất chi tiết, không bỏ sót ngay cả những chi tiết nhỏ nhất để đảm bảo hiệu suất và độ chính xác cao nhất. Trục xoay là trái tim của trung tâm gia công và bí quyết kỹ thuật về trục xoay của Hwacheon là vô song. Trục xoay hiệu suất cao của Hwacheon được thiết kế sử dụng mô phỏng 3D và phân tích FEM, Động cơ được tích hợp trực tiếp vào trục quay giúp cắt ổn định, tốc độ cao. Để giảm thiểu sự dịch chuyển nhiệt và tăng tuổi thọ của cụm trục chính, thiết bị được bôi trơn bằng mỡ và làm mát bằng vỏ bọc. Bộ truyền động tiến dao tiên tiến bổ sung cho trục chính để mang lại kết quả gia công có độ chính xác cao mọi lúc

thong-so-ky-thuat-vesta-1050B
Thông số	Đơn vị	VESTA-1050B
Hành trình (X / Y / Z)	mm	1,050 / 600 / 600
Tốc độ không tải trục (X / Y / Z)	m/phút	24 / 24 / 18
Kích thước bàn làm việc (Rộng x Dài)	mm	1,150 x 600
Tải trọng bàn	kg_f	1,000
Tốc độ trục chính	vòng/phút	8,000 (Opt: 6,000)
Công suất trục chính	kW	18.5 / 15
Loại đầu dao	-	BT-40 (Opt: BT-50)
Số dao	cái	24
Kích thước máy (Dài x Rộng)	mm	4,220 x 2,247
Khối lượng máy	kg_f	6,970 (Opt: 8,000)
Hệ điều khiển		Fanuc 0i Plus

CÁC PHẦN MỀM ĐIỀU KHIỂN CỦA MODEL VESTA-1050B

Các phần mềm điều khiển	Ý nghĩa
HTLD	Hệ thống phát hiện tải công cụ Hwacheon - Phát hiện và chẩn đoán chuyển động của điểm cuối dụng cụ HTLD - bảo vệ tải dao, phát hiện những lỗi dao gãy nứt, mòn dao giúp tiết kiệm chi phí đầu tư dao và đảm bảo cho bề mặt gia công được bóng mượt. Ngoài ra, HTLD giúp máy dừng khẩn cấp nếu có phát hiện đâm dao, chạy sai chương trình nhằm bảo đảm an toàn cho người vận hành, máy móc thiết bị và sản phẩm gia công. HTLD liên tục theo dõi độ mòn của dụng cụ để ngăn ngừa các tai nạn có thể xảy ra nếu dụng cụ bị hư hỏng và giúp ngăn chặn độ mài mòn của dụng cụ làm hỏng phôi. Phát hiện và chẩn đoán phút chuyển động của điểm cuối dụng cụ. (Tải được đo sau mỗi 8 mili giây để đảm bảo độ chính xác.)
HECC	Hệ thống kiểm soát đường viền hiệu quả cao Hwacheon - Gia công nhanh chóng, hoàn thiện chính xác HECC là chức năng chạy contour hiệu quả nhờ những cảm biến trong phần mềm, giúp cho máy chạy qua cung góc mềm mại, bề mặt góc lượn được tinh xảo hơn. Ngoài ra HECC còn giúp người thiết kế và người vận hành máy làm chủ được thời gian cắt gọt, làm chủ được bề mặt sản phẩm, chủ động lựa chọn năng suất cắt nhanh hoặc chậm, phá thô hoặc chạy tinh cho sản phẩm. HECC cung cấp khả năng kiểm soát đường viền tùy chỉnh, chính xác cho phôi đã chọn, đồng thời kéo dài tuổi thọ của máy và giảm thời gian xử lý. Màn hình có thể tùy chỉnh cung cấp khả năng giám sát thời gian thực và truy cập nhanh.
OPTIMA	Hệ thống tối ưu hóa nguồn cấp dữ liệu cắt - Tối đa hóa năng suất của bạn với hệ thống thông minh OPTIMA sử dụng phương pháp điều khiển thích ứng để điều chỉnh tốc độ tiến dao trong thời gian thực, nhằm duy trì tải cắt trong quá trình gia công. Do đó, các công cụ ít bị hư hỏng hơn và thời gian gia công được tối ưu hóa giúp chi tiết gia công nhanh hơn, biên dạng đẹp hơn.
HSDC	Hệ thống kiểm soát dịch chuyển trục chính Hwacheon - Điều chỉnh thời gian thực cho sự dịch chuyển trong trục chính Khi trục chính quay ở tốc độ cao, lực ly tâm dẫn động côn nở ra, gây ra sai số ở trục Z. HSDC liên tục theo dõi nhiệt độ tại mỗi vùng trục chính và đưa ra dự đoán tối ưu cho sự dịch chuyển nhiệt. Sau đó, hệ thống thực hiện các điều chỉnh cần thiết và giảm thiểu sự dịch chuyển nhiệt một cách hiệu quả.
HFDC	Hệ thống kiểm soát độ dịch chuyển khung Hwacheon - Hệ thống duy trì độ chính xác của quá trình gia công trong một thời gian dài gia công HFDC được trang bị các cảm biến nhiệt có độ nhạy cao trong khu vực đúc nơi nghi ngờ có hoạt động nhiệt; giám sát và hiệu chỉnh chuyển vị.
HTDC	Hệ thống điều khiển tích hợp dịch chuyển nhiệt gồm: • Hệ thống điều chỉnh dịch chuyển trục chính • Hệ thống bù dịch chuyển khung HTDC tích hợp hệ thống Kiểm soát độ dịch chuyển trục chính Hwacheon và Hệ thống kiểm soát độ dịch chuyển khung.
M-VISION Plus (Option)	M-VISION Plus (Option) - Giải pháp giám sát trạng thái hoạt động theo thời gian thực • Đây là hệ thống giám sát trạng thái máy theo thời gian thực bằng cách kết nối mạng với thiết bị trong nhà máy của khách hàng. • Với chiếc điện thoại thông minh, bạn có thể kiểm tra tình trạng hoạt động của máy và các cảnh báo mọi lúc, mọi nơi chỉ cần có chức năng Fanuc FOCAS2/Ethernet.

phan-mem-dieu-khien

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY PHAY HWACHEON VESTA-1050B

	"Phương pháp Cạo bằng tay để đảm bảo độ chính xác" Với 60 năm tay nghề của Hwacheon, các cách đóng hộp của VESTA đã được hoàn thiện đến mức hoàn hảo. Khả năng cạo chính xác giúp hấp thụ rung động trong quá trình tiện và mang lại chuyển động trơn tru để đảm bảo kết quả gia công có độ chính xác cao
	"4 băng hộp" Thiết kế băng hộp đôi đã được tích hợp vào trục Y để hạn chế ma sát và tăng tốc độ tiến dao. Những đường trượt này đã được mở rộng để hỗ trợ ổ trục bổ sung và giảm ma sát bề mặt
	Hệ thống truyền động bằng bánh răng Trục bánh răng tự động chuyển số 2 tốc độ mang lại hiệu suất cắt mô-men xoắn cao ở tốc độ cực thấp; đồng thời mang lại hiệu suất tuyệt vời ở tốc độ cao. Hệ thống làm mát trục chính Bôi trơn bằng mỡ bán vĩnh viễn được sử dụng xung quanh vòng bi. cụm ổ trục và vỏ bánh răng được làm mát bằng dầu tuần hoàn trong hộp số.

CÁC SẢN PHẨM MẪU ĐƯỢC GIA CÔNG TRÊN MÁY PHAY HWACHEON VESTA-1050B

Khớp nối / Ô tô / FCD-450	Xe tải / Ô tô / FCD-450	Công nghiệp nhà máy-Van điều khiển dòng chảy / CF-8M	Nhà máy bơm / Công nghiệp nhà máy / GC-250

KÍCH THƯỚC CỦA MODEL VESTA-1050B

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.

Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.

Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.

Hải Minh Phát phát hành chính sách thanh toán linh hoạt áp dụng cho từng Model bán ra và có nhiều phương án hỗ trợ thanh toán cho Quý khách hàng.

Thông tin chi tiết sẽ được các Chuyên viên kinh doanh trao đổi và đàm phán trực tiếp với Quý khách hàng để đạt được kết quả hợp tác cao nhất cho đôi bên.
