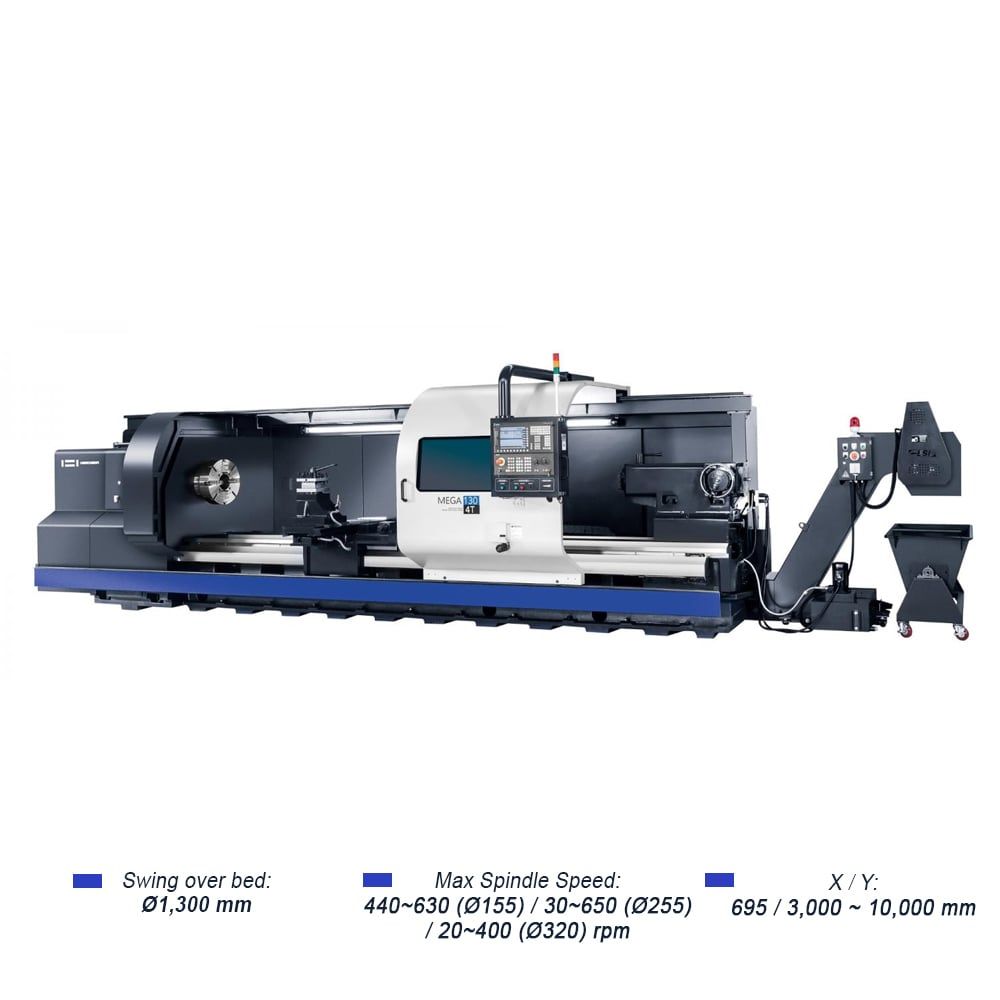

MEGA-130 | MÁY TIỆN NGANG HẠNG NẶNG CÔNG SUẤT CAO

Hwacheon

MEGA-130

MÁY TIỆN NGANG HẠNG NẶNG CÔNG SUẤT CAO

Thông số	Đơn vị	MEGA-130
Đường kính tiện qua băng	mm	Ø1,300
Đường kính tiện qua bàn xe dao	mm	Ø930
Mũi trục chính	KS	A2-15 (Ø155, Ø255) / A2-20 (Ø320)
Đường kính thông nòng	mm	Ø155 / Ø255 / Ø320
Cấp động cơ	bước	3 bước tự động
Tốc độ trục chính	vòng/phút	40 ~ 630 / 30 ~ 650
Hành trình trục (X / Z)	mm	675 / 3,000 (4,000 / 5,000 / 6,000 / 8,000 / 10,000)
Tốc độ không tải trục (X / Z)	mm/phút	6,000 / 6,000 [6,000 / 5,000]
Loại đầu phay / Số dao	- / cái	H4 / 4
Công suất trục chính	kW	S: 55.5 / 37 F: 45 / 37
Độ rộng băng máy (Loại băng máy)	mm	810 (1bed, 2ways)
Chiều dài băng máy	mm	5,670 (6,670 / 7,670 / 8,670 / 9,670 / 10,670 / 12,670)
Hệ điều khiển	-	SIEMENS-828D (FANUC 0i)

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

MEGA-130 | MÁY TIỆN NGANG HWACHEON HẠNG NẶNG CÔNG SUẤT CAO

Dòng MEGA là máy tiện ngang bán CNC được sản xuất với kỹ thuật tiên tiến bởi những kỹ sư có tay nghề lâu năm được tích lũy trong thời gian dài ở lĩnh vực nghiên cứu máy tiện. Dòng Mega rất lý tưởng để gia công các cột ống lớn, trục chính trong ngành đóng tàu, năng lượng gió, hàng không vũ trụ, công nghiệp quốc phòng với khả năng gia công hạng nặng & điều kiện làm việc thuận tiện.

MEGA-110 được thiết kế với cấu trúc cứng cáp và hiệu suất cao:

Sự tiện lợi tối đa
Cắt nặng
Độ ổn định cao
Sáu kích thước giường: Chiều dài quay từ 3 đến 10 mét

THÔNG SỐ KỸ THUẬT CỦA MÁY TIỆN NGANG HWACHEON HẠNG NẶNG MEGA-130

Thông số kỹ thuật máy tiện ngang Hwacheon MEGA-130
Thông số	Đơn vị	MEGA-130
Đường kính tiện qua băng	mm	Ø1,300
Đường kính tiện qua bàn xe dao	mm	Ø930
Mũi trục chính	KS	A2-15 (Ø155, Ø255) / A2-20 (Ø320)
Đường kính thông nòng	mm	Ø155 / Ø255 / Ø320
Cấp động cơ	bước	3 bước tự động
Tốc độ trục chính	vòng/phút	40 ~ 630 / 30 ~ 650
Hành trình trục (X / Z)	mm	675 / 3,000 (4,000 / 5,000 / 6,000 / 8,000 / 10,000)
Tốc độ không tải trục (X / Z)	mm/phút	6,000 / 6,000 [6,000 / 5,000]
Loại đầu phay / Số dao	- / cái	H4 / 4
Công suất trục chính	kW	S: 55.5 / 37 F: 45 / 37
Độ rộng băng máy (Loại băng máy)	mm	810 (1bed, 2ways)
Chiều dài băng máy	mm	5,670 (6,670 / 7,670 / 8,670 / 9,670 / 10,670 / 12,670)
Hệ điều khiển	-	SIEMENS-828D (FANUC 0i)

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY TIỆN NGANG HWACHEON HẠNG NẶNG MEGA-130

Các chức năng của Máy tiện ngang MEGA-130
	Độ chính xác cao Áp dụng vít me bi và động cơ servo Dễ dàng kiểm tra tốc độ trục chính thông qua bộ mã hóa vị trí trục chính Đảm bảo độ lặp lại ±5° bằng cách áp dụng trụ dụng cụ cong
	Sự tiện lợi tối đa Hoạt động với hiệu suất cao & dễ dàng nạp/dỡ phôi bằng bảng điều khiển tiện lợi Thiết bị cấp liệu đuôi bán tự động
	Cắt nặng Cắt nặng và tiện chính xác bằng cấu trúc chân và giường chế tạo một khối Đầu đàn cứng cáp Trục chính qua lỗ ∅155 mm: bốn điểm tiếp xúc với ổ bi, ổ trục con lăn hình trụ, ổ trục góc Trục chính qua lỗ ∅255 mm: ba điểm tiếp xúc với ổ trục con lăn côn Trục chính qua lỗ ∅320 mm: ba điểm tiếp xúc với ổ trục con lăn côn, ổ trục con lăn đôi Vít bi Trục X: ∅32 x 6 mm Trục Z: ∅50 x 12 mm (3000T/4000T), ∅63 x 12 mm (5000T), ∅80 x 12 mm (6000T/7000T/8000T/10000T) Hướng dẫn đường đi: Turcite
	Độ ổn định cao Duy trì độ chính xác cao bằng cách sử dụng turcite nhiều lớp trên bề mặt trượt Ứng dụng bơm bôi trơn áp suất cao để đảm bảo bôi trơn hoàn hảo trên bề mặt trượt Ngăn ngừa lỗi vận hành bằng công tắc đòn bẩy đơn loại khóa (Tay cầm MPG cố định tùy chọn)

KÍCH THƯỚC CỦA MÁY TIỆN NGANG HWACHEON HẠNG NẶNG MEGA-130

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.

Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.

Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.

Hải Minh Phát phát hành chính sách thanh toán linh hoạt áp dụng cho từng Model bán ra và có nhiều phương án hỗ trợ thanh toán cho Quý khách hàng.

Thông tin chi tiết sẽ được các Chuyên viên kinh doanh trao đổi và đàm phán trực tiếp với Quý khách hàng để đạt được kết quả hợp tác cao nhất cho đôi bên.
