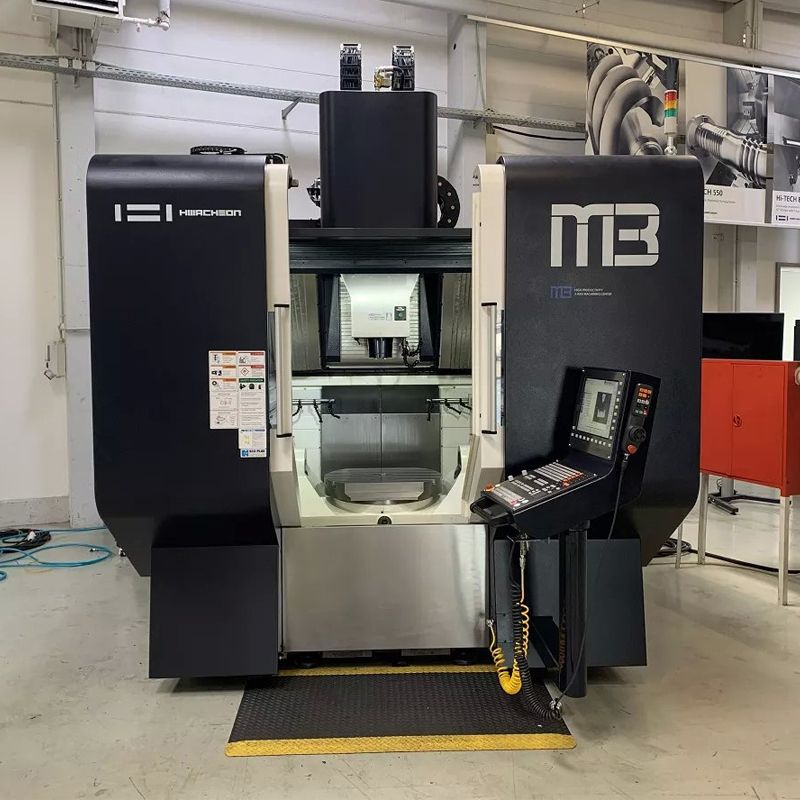

M3-5AX | TRUNG TÂM GIA CÔNG PHAY ĐA NĂNG 5 TRỤC

Hwacheon

M3-5AX

TRUNG TÂM GIA CÔNG PHAY ĐA NĂNG 5 TRỤC

Thông số	Đơn vị	M3-5AX
Hành trình trục (X/Y/Z)	mm	750 / 900 / 550
Góc trục quay tối đa (A/C)	mm	±120 / 360°
Kích thước bàn làm việc	mm	Ø700
Tải trọng bàn tối đa	Kg	800
Tốc độ trục chính tối đa	rpm	20,000 / OPT. 14,000 / 24,000
Công suất trục chính (15k \| 20k)	kW	22 / 18.5 \| 37 / 18.5 \| 37 / 22
Tốc độ di chuyển nhanh	m/phút	48 / 48 / 40
Sức chứa dụng cụ	ea	40 (Opt. 60 / 90)
Trọng lượng máy	Kg	21,000 (D x R: 4.100 x 5.130)
Bộ điều khiển		Fanuc 31i-B5

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

M3-5AX | TRUNG TÂM GIA CÔNG PHAY ĐA NĂNG 5 TRỤC - "Giải pháp tối ưu cho các gia công chi tiết siêu chính xác và chạy đường viền đạt chuẩn"
M3-5AX là trung tâm gia công phay 5 trục chuyên dụng để gia công khuôn mẫu và các chi tiết có hình dạng phức tạp, yêu cầu độ chính xác cao. M3-5AX được thiết kế với bàn quay có độ chính xác cao, độ cứng vững của máy được phát triển theo công nghệ đúc nguyên khối của Hwacheon.
Trục chính có độ cứng và hiệu suất gia công cao; công nghệ phần mềm 5 trục của Hwacheon cung cấp môi trường gia công chính xác và nhanh chóng, đảm bảo kết quả đạt yêu cầu cao nhất.

THÔNG SỐ KỸ THUẬT CỦA MÁY PHAY ĐA NĂNG 5 TRỤC M3-5AX

Bảng thông số kỹ thuật của máy phay đa năng M3-5AX
Thông số	Đơn vị	M3-5AX
Hành trình trục (X/Y/Z)	mm	750 / 900 / 550
Góc trục quay tối đa (A/C)	mm	±120 / 360°
Kích thước bàn làm việc	mm	Ø700
Tải trọng bàn tối đa	Kg	800
Tốc độ trục chính tối đa	rpm	20,000 / OPT. 14,000 / 24,000
Công suất trục chính (15k \| 20k)	kW	22 / 18.5 \| 37 / 18.5 \| 37 / 22
Tốc độ di chuyển nhanh	m/phút	48 / 48 / 40
Sức chứa dụng cụ	ea	40 (Opt. 60 / 90)
Trọng lượng máy	Kg	21,000 (D x R: 4.100 x 5.130)
Bộ điều khiển		Fanuc 31i-B5

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY PHAY ĐA NĂNG 5 TRỤC M3-5AX

Các chức năng của Máy phay đa năng M3-5AX

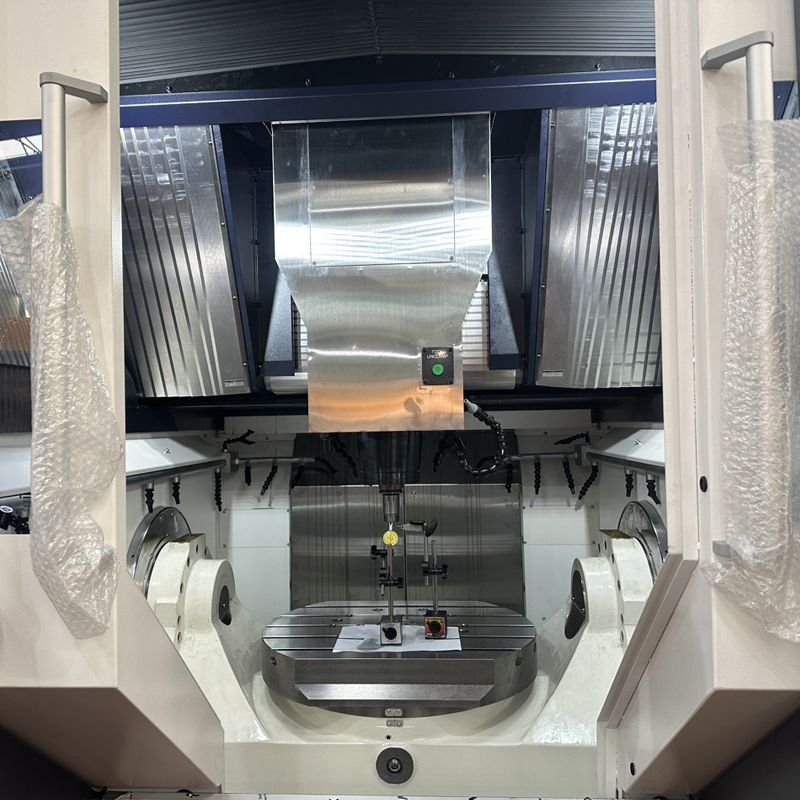

	Trung tâm gia công 5 trục có độ chính xác cao với bàn Ø300 M3-5AX được trang bị hệ thống truyền động tăng tốc/giảm tốc được thiết kế tối ưu cho các chu kỳ có thời gian tối thiểu và cấu trúc máy được thiết kế dễ dàng tiếp cận robot và AWC, mang lại hiệu suất tuyệt vời từ việc gia công đơn lẻ cho đến sản xuất hàng loạt. Trung tâm gia công 5 trục M3-5AX phù hợp gia công các chi tiết có biên dạng/ đường viền phức tạp nhất đến gia công/xử lý khuôn.
	Được trang bị trục chính năng suất cao 20.000 vòng/phút (tiêu chuẩn) với công suất 22 kW 24.000 vòng/phút (tùy chọn) với công suất 37 kW 14.000 vòng/phút (tùy chọn) với công suất 37 kW Hệ thống kẹp bàn thủy lực trên trục B và C hạn chế độ rung, tăng cường độ cứng vững.
	Giải pháp gia công 5 trục Hệ thống hiệu chuẩn trung tâm quay Hwacheon (HRCC II) Bộ mã hóa quay với độ phân giải 0,0001° Bàn xoay có ổ đĩa đôi và hệ thống làm mát

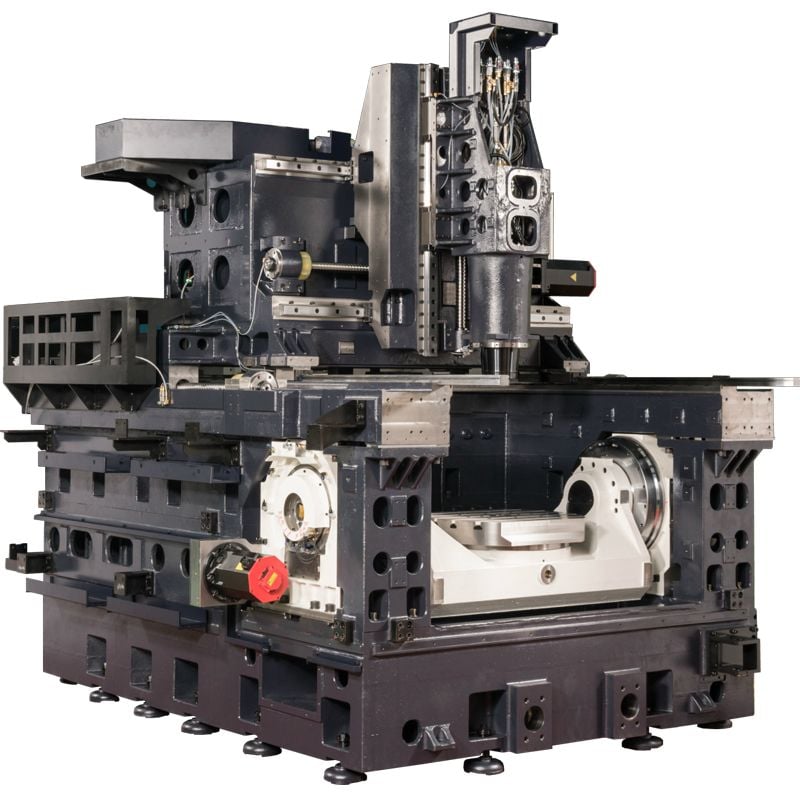

	Tăng cường sự mạnh mẽ trong gia công Bộ truyền động đôi ở trục Y với 6 khối LM Máy móc hạng nặng có tổng trọng lượng 21 tấn Bàn quay cho vật liệu có trọng lượng lên tới 800 kg và Ø 840 mm thang tuyến tính

KÍCH THƯỚC CỦA MÁY PHAY ĐA NĂNG 5 TRỤC M3-5AX

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.

Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.

Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.

Hải Minh Phát phát hành chính sách thanh toán linh hoạt áp dụng cho từng Model bán ra và có nhiều phương án hỗ trợ thanh toán cho Quý khách hàng.

Thông tin chi tiết sẽ được các Chuyên viên kinh doanh trao đổi và đàm phán trực tiếp với Quý khách hàng để đạt được kết quả hợp tác cao nhất cho đôi bên.
