Hwacheon

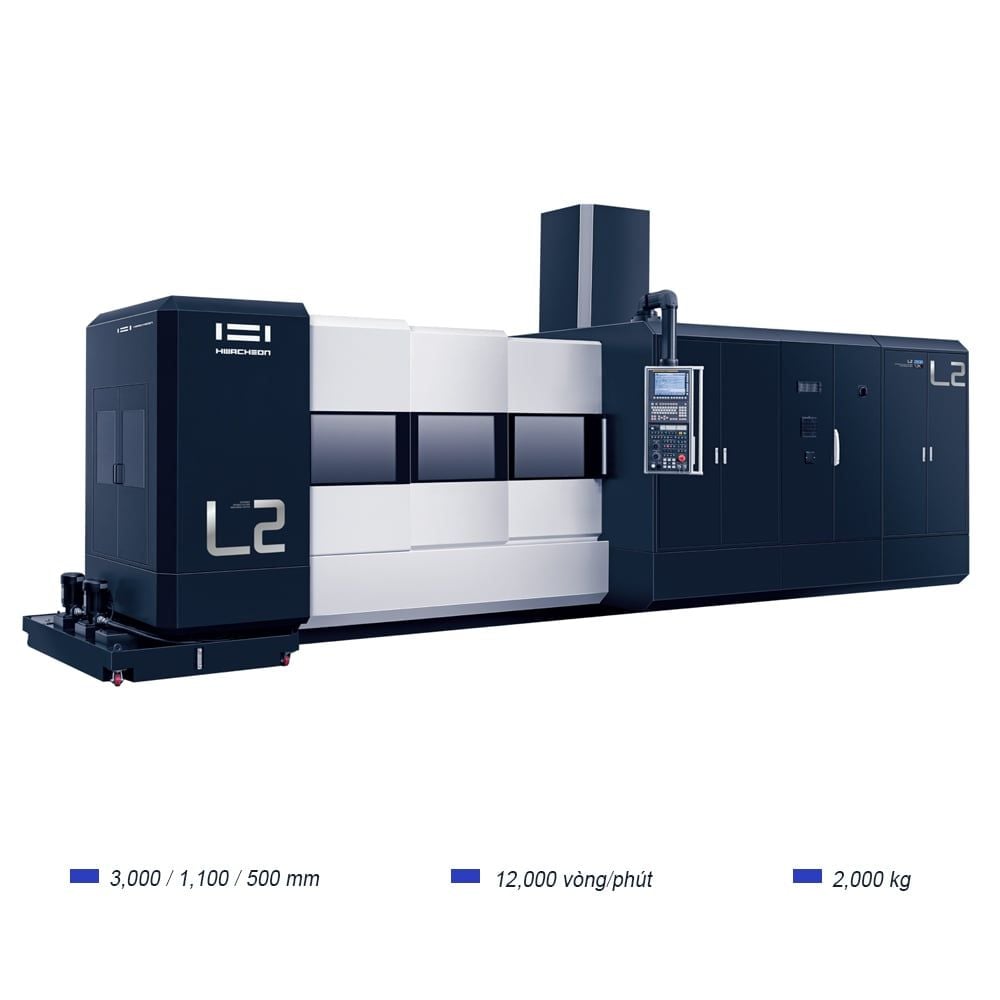

L2

TRUNG TÂM GIA CÔNG CỘT KÉP

Bảng thông số kỹ thuật của máy phay L2
Thông số	Đơn vị	L2 2500	L2 3000
Hành trình (X / Y / Z)	mm	2,500 / 1,100 / 500	3,000 / 1,100 / 500
Tốc độ không tải trục (X / Y / Z)	m/phút	24 / 36 / 36
Kích thước bàn làm việc (RộngxDài)	mm	2,500 x 1,100	3,000 x 1,100
Tải trọng bàn	kg_f	2,000
Tốc độ trục chính	vòng/phút	12,000 (Opt: Built-in type : 20,000)
Công suất trục chính	kW	18.5 / 11
Loại đầu dao	-	BT-40

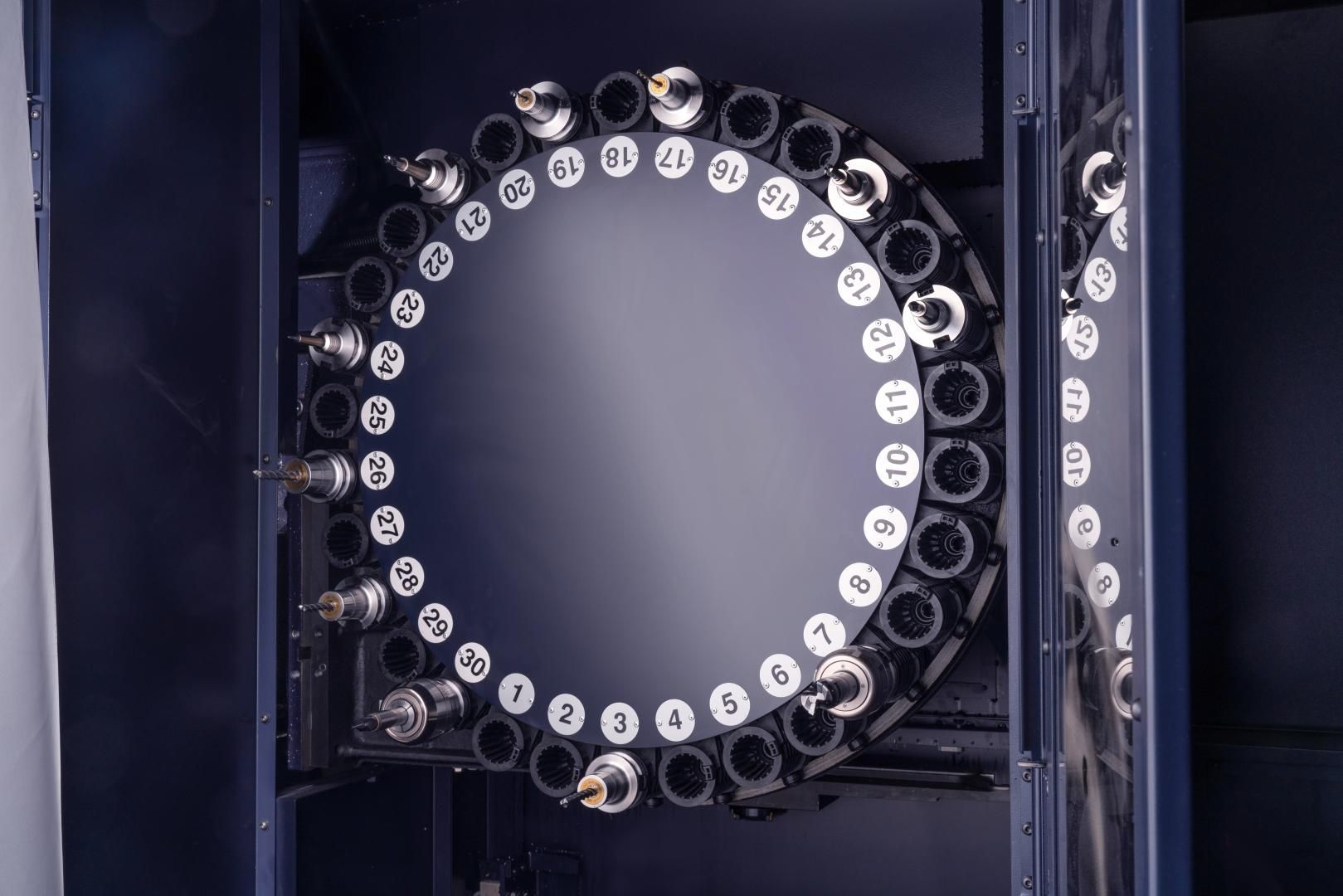

Số dao	cái	30
Kích thước máy (Dài x Rộng)	mm	10,000 x 4,360	11,200 x 4,360
Khối lượng máy	kg_f	17,000	19,000
Hệ điều khiển		Fanuc 0i Plus

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

"L-Series - TRUNG TÂM GIA CÔNG CỘT KÉP - Dành cho các bộ phận chính xác lớn và phẳng"

L-Series, được tối ưu hóa để gia công kim loại màu và các thành phần thiết bị CNTT/bán dẫn. Chất lượng sản phẩm gia công đạt độ chính xác cao nhờ cấu trúc cột kép ổn định - được thiết kế thông qua phần mềm 3D design và FEM. Ngoài ra, phần mềm hỗ trợ gia công do Hwacheon phát triển đã nâng cao các chức năng gia công đạt độ chính xác cao trên những biên dạng lớn và phức tạp, cải thiện năng suất đáng kể để tối ưu hóa lợi nhuận cao nhất trong kinh doanh.

THÔNG SỐ KỸ THUẬT CỦA MÁY PHAY L2 VỚI CẤU TRÚC CỘT KÉP

Bảng thông số kỹ thuật của máy phay L2
Thông số	Đơn vị	L2 2500	L2 3000
Hành trình (X / Y / Z)	mm	2,500 / 1,100 / 500	3,000 / 1,100 / 500
Tốc độ không tải trục (X / Y / Z)	m/phút	24 / 36 / 36
Kích thước bàn làm việc (RộngxDài)	mm	2,500 x 1,100	3,000 x 1,100
Tải trọng bàn	kg_f	2,000
Tốc độ trục chính	vòng/phút	12,000 (Opt: Built-in type : 20,000)
Công suất trục chính	kW	18.5 / 11
Loại đầu dao	-	BT-40
Số dao	cái	30
Kích thước máy (Dài x Rộng)	mm	10,000 x 4,360	11,200 x 4,360
Khối lượng máy	kg_f	17,000	19,000
Hệ điều khiển		Fanuc 0i Plus

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY PHAY L2 VỚI CẤU TRÚC CỘT KÉP

L1 (L-Series) có cấu trúc cột đôi ổn định, mang lại hiệu suất cắt chính xác cao. Đồng thời, được trang bị các công nghệ độc quyền của Hwacheon như các phần mềm nâng cao năng suất (HECC, HTLD và Optima) và phần mềm nâng cao độ chính xác giúp hoàn thiện quá trình gia công trên các chi tiết dài có vật liệu phức tạp.

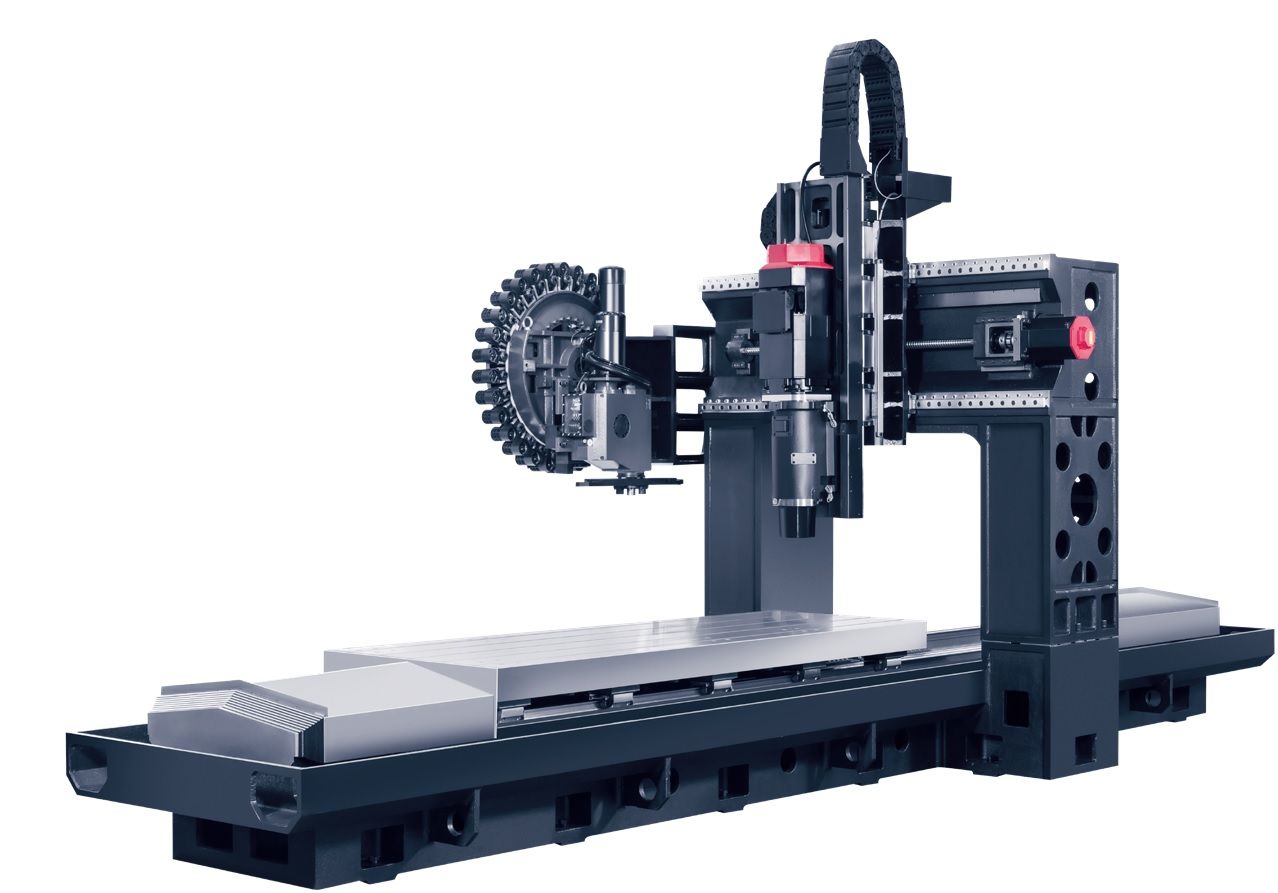

	Cấu trúc cột đôi cực kỳ ổn định và bền bỉ Cấu trúc cột đôi cứng vững, mang lại độ chính xác cao. Độ ổn định cao: Thiết kế bệ có trọng tâm thấp, trục X và bàn làm việc có trọng lượng 5 khối tại mỗi thanh dẫn hướng tuyến tính. Trục Z có trọng lượng 3 Khối có độ cứng cao trên mỗi thanh dẫn hướng tuyến tính để đảm bảo kết nối tốt nhất hạn chế rung lắc giữa cụm trục chính và thanh trượt trục Y. Đường dẫn tuyến tính loại con lăn - độ cứng cao theo mọi trục (xuất xứ Đức). Truyền động tuyến tính trên các trục X / Y / Z (tiêu chuẩn). Vít me bi chất lượng caođược trang bị ở tất cả các trục.
	Gia công hiệu suất cao Đường dẫn tuyến tính loại con lăn có độ cứng cao trên tất cả các trục. Hai trục vít phoi bên và băng tải phoi xả phía sau. Các vít nghiền hoạt động trong các nắp cách ly riêng biệt để tránh rung động và nhiệt truyền đến thân máy/bệ máy. Bàn làm việc cực rộng và dài cho phép lắp đặt nhiều phôi hoặc phôi cực dài. Phần mềm Hwacheon tối đa hóa hiệu suất của máy.
	Trục chính hiệu suất cao Được thiết kế và sản xuất bởi Hwacheon. Hệ thống truyền động trực tiếp. 12.000 vòng/phút với công suất 18,5Kw và mô-men xoắn cực đại lên tới 120Nm. Bôi trơn bằng mỡ hoặc dầu-khí (tùy chọn): được lựa chọn cho các ứng dụng cụ thể. BT 40 hoặc HSK-A63. Ứng dụng CTS (chất làm mát qua trục chính) (tùy chọn). Hệ thống làm mát bằng dầu với bộ phận làm lạnh hiệu quả đảm bảo nhiệt độ trục chính luôn ổn định và tốt cho sức khỏe.
	Tối ưu hóa gia công trên các vật liệu nhẹ Gia công thô và hoàn thiện tốc độ cao. Chuyên gia công nhôm. Thiết kế thân thiện với người vận hành Thiết kế cover bao bọc toàn bộ máy, ngăn chặn tình trạng chip và chất làm mát bắn ra ngoài máy. Cửa mở rộng giúp dễ dàng cho việc gá/dỡ các phôi lớn. Người vận hành có thể tiếp cận quá trình gia công một cách thuận tiện và khoa học. Băng tải phoi và bình chứa chất làm mát được thiết kế dọc theo thân máy để dễ dàng vệ sinh và bảo trì. Khoảng cách từ sàn đến mặt bàn là 700mm, dễ dàng tiếp cận bàn mà không cần bệ bước.

KÍCH THƯỚC CỦA MÁY PHAY L2 VỚI CẤU TRÚC CỘT KÉP

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.

Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.

Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.

Hải Minh Phát phát hành chính sách thanh toán linh hoạt áp dụng cho từng Model bán ra và có nhiều phương án hỗ trợ thanh toán cho Quý khách hàng.

Thông tin chi tiết sẽ được các Chuyên viên kinh doanh trao đổi và đàm phán trực tiếp với Quý khách hàng để đạt được kết quả hợp tác cao nhất cho đôi bên.
