Hi-TECH 850 | MÁY TIỆN NGANG BĂNG HỘP CỠ LỚN CHUCK 24

Hwacheon

Hi-TECH 850

MÁY TIỆN NGANG BĂNG HỘP CỠ LỚN CHUCK 24"

*Bảng thông số kỹ thuật của máy tiện băng hộp Hi-TECH 850*
Thông số	Đơn vị	Hi-TECH 850	Hi-TECH 850/MC	Hi-TECH 850/YMC	Hi-TECH 850L	Hi-TECH 850L/MC	Hi-TECH 850L/YMC
Đường kính tiện qua băng	mm	Ø1,050
Đường kính cắt tối đa	mm	Ø920
Chiều dài cắt tối đa	mm	Ø825 x 2,500			Ø825 x 3,500
Kích thước mâm cặp	inch	24”[Opt.] / 32”[Opt.]
Tốc độ trục chính tối đa	rpm	1,500
Đường kính lỗ thông nòng trục chính	inch	Ø164
Công suất động cơ trục chính	kW	45 / 37
Số dao	ea	12
Tốc độ cấp liệu /Tốc độ nhanh (X / Z / Y)	ipm	10/12/10
Tốc độ tiến dao tối đa (X / Z / Y)	mm	485 / 3.650 / 220
Kích thước máy (Dài x Rộng)	mm	3,020 x 6,860 x 3,030 (Y:3,180)			3,020 x 7,860 x 3,030
Khối lượng máy	kg_f	17,000	17,500	18,500	22,000	22,500	23,500

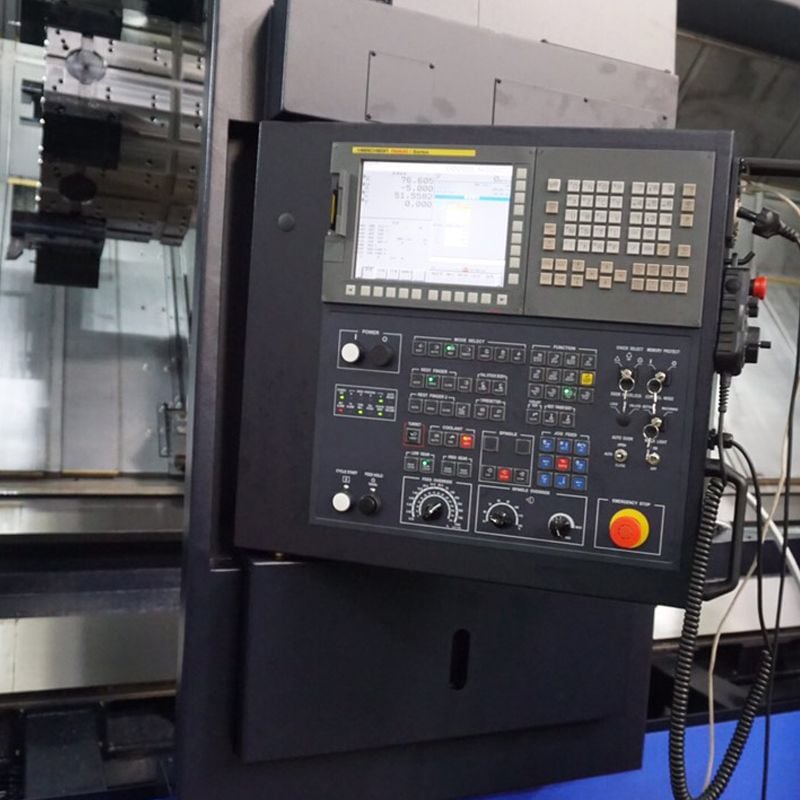

Hệ điều khiển		Fanuc 0i-TD

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

Hi-TECH 850 - "MÁY TIỆN NGANG CỠ LỚN, HỖ TRỢ GIA CÔNG VẬT LIỆU CỨNG VÀ CHỊU TẢI NẶNG"

Hi-TECH 850 có khả năng xử lý nhiều công việc phức tạp từ tiện đến phay trong một quy trình duy nhất. Tháp pháo cực rộng và cực cứng vững, độ ổn định do giường máy được đúc nguyên khối và thiết kế băng hộp tích hợp, cung cấp giải pháp tiện các phôi có kích thước lớn đến siêu lớn và chịu tải nặng.

Trục chính quay mạnh mẽ có độ chính xác cao: 45/37 kW
Thiết kế hộp trượt cứng
Công suất nghiền hàng đầu: 11/7,5 kW
Gia công đa trục Y: hành trình 220 mm; tốc độ tiến dao 10 m/phút
Hệ thống làm mát ổ trục trục bôi trơn bằng tia nước
Khả năng khoan ở ø80×800 mm tiêu chuẩn (các khả năng khác theo yêu cầu)

THÔNG SỐ KỸ THUẬT CỦA MÁY TIỆN BĂNG HỘP Hi-TECH 850

Bảng thông số kỹ thuật của máy tiện băng hộp Hi-TECH 850
Thông số	Đơn vị	Hi-TECH 850	Hi-TECH 850 / MC	Hi-TECH 850 / YMC	Hi-TECH 850 [L]	Hi-TECH 850 [L] / MC	Hi-TECH 850 [L] / YMC
Đường kính tiện qua băng	mm	Ø1,050
Đường kính cắt tối đa	mm	Ø920
Chiều dài cắt tối đa	mm	Ø825 x 2,500			Ø825 x 3,500
Kích thước mâm cặp	inch	24”[Opt.] / 32”[Opt.]
Tốc độ trục chính tối đa	rpm	1,500
Đường kính lỗ thông nòng trục chính	inch	Ø164
Công suất động cơ trục chính	kW	45 / 37
Số dao	ea	12
Tốc độ cấp liệu /Tốc độ nhanh (X / Z / Y)	ipm	10/12/10
Tốc độ tiến dao tối đa (X / Z / Y)	mm	485 / 3.650 / 220
Kích thước máy (Dài x Rộng)	mm	3,020 x 6,860 x 3,030 (Y:3,180)			3,020 x 7,860 x 3,030
Khối lượng máy	kg_f	17,000	17,500	18,500	22,000	22,500	23,500
Hệ điều khiển		Fanuc 0i-TD

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY TIỆN BĂNG HỘP Hi-TECH 850

Các chức năng của Máy tiện băng hộp Hi-TECH 850

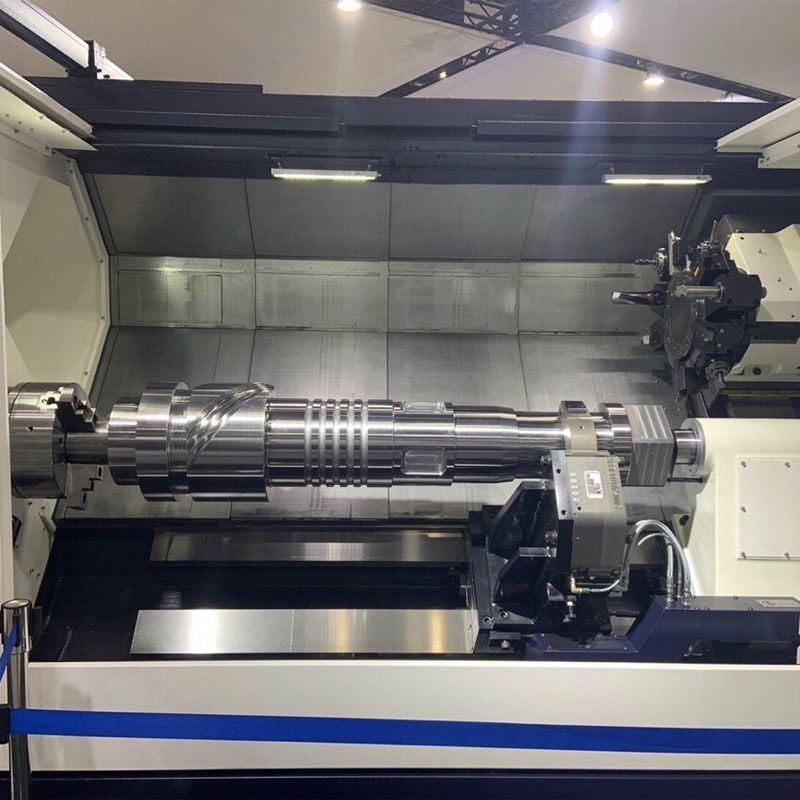

	Thiết kế trục chính cực kỳ cứng Hi-TECH 850 có khung giường nghiêng 45 độ tích hợp để giảm thiểu biến dạng nhiệt, tất cả các đường dẫn hướng đều được thiết kế như các đường dẫn hướng hộp rắn chắc để duy trì độ cứng và độ chính xác ngay cả trong các hoạt động kéo dài. Hệ thống truyền động tự động của nó cho phép tiện tốc độ thấp, mô-men xoắn cao cũng như gia công tốc độ cao, trục Y tùy chọn đảm bảo xử lý các hoạt động tích hợp của các phôi lớn phức tạp trong một lần cài đặt. Đường kính cắt và chiều dài cắt lớn nhất trong cùng loại (Ø825/2500/3500/5100 MM) Trục chính, giá đỡ đuôi và hệ thống nghỉ ổn định được thiết kế và chế tạo để hỗ trợ các phôi nặng, đường kính lớn. Khung giường nghiêng 45 độ tích hợp giúp giảm thiểu biến dạng nhiệt, tất cả các đường dẫn hướng đều có thiết kế hộp chữ nhật, để duy trì độ cứng và độ chính xác ngay cả sau nhiều giờ hoạt động.
	Hệ thống trục chính dẫn động bằng bánh răng Hộp số bốn tốc độ với bộ giảm tốc bánh răng hiệu suất cao cung cấp mô-men xoắn cực lớn ở tốc độ thấp. Cụm ổ trục được làm mát và bôi trơn bằng hệ thống làm mát Oil-Jet độc đáo của Hwacheon, nhiệt độ hộp số được điều chỉnh bằng tuần hoàn dầu để có hiệu suất trục chính nhất quán. Trục chính bốn tốc độ này hoạt động tốt nhất khi tiện các phôi nặng và lớn.
	Thanh khoan siêu dài Đường kính tối đa tiêu chuẩn / chiều dài của thanh khoan: D = Ø80 mm / L = 800 mm (các kích thước khác theo yêu cầu). Tối đa hóa năng suất của bạn bằng cách thêm trục Y vào trung tâm Hi-TECH 850 của bạn. Đây là một lựa chọn lý tưởng nếu bạn muốn hoàn thành các quy trình phức tạp bao gồm tiện và phay trong một lần cài đặt. Một trục Y bổ sung sẽ tiết kiệm thời gian và tránh kẹp thứ cấp bộ phận của bạn, loại bỏ thời gian chết và tăng lợi nhuận của bạn.
	Thiết kế thân thiện với người dùng, nhiều tính năng tùy chọn Hi-TECH 850 được thiết kế hướng đến người dùng cuối. Thiết kế máy thân thiện với người dùng và nhiều tính năng bổ sung đảm bảo hiệu suất gia công mạnh hơn, nhanh hơn và chính xác hơn.

KÍCH THƯỚC CỦA MÁY TIỆN BĂNG HỘP Hi-TECH 850

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.

Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.

Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.

Hải Minh Phát phát hành chính sách thanh toán linh hoạt áp dụng cho từng Model bán ra và có nhiều phương án hỗ trợ thanh toán cho Quý khách hàng.

Thông tin chi tiết sẽ được các Chuyên viên kinh doanh trao đổi và đàm phán trực tiếp với Quý khách hàng để đạt được kết quả hợp tác cao nhất cho đôi bên.
