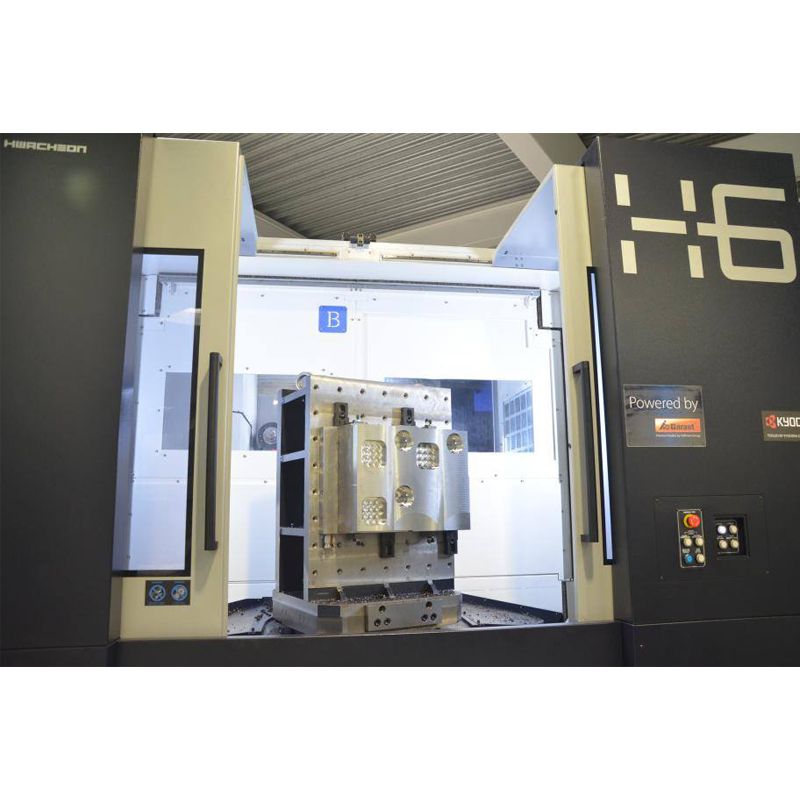

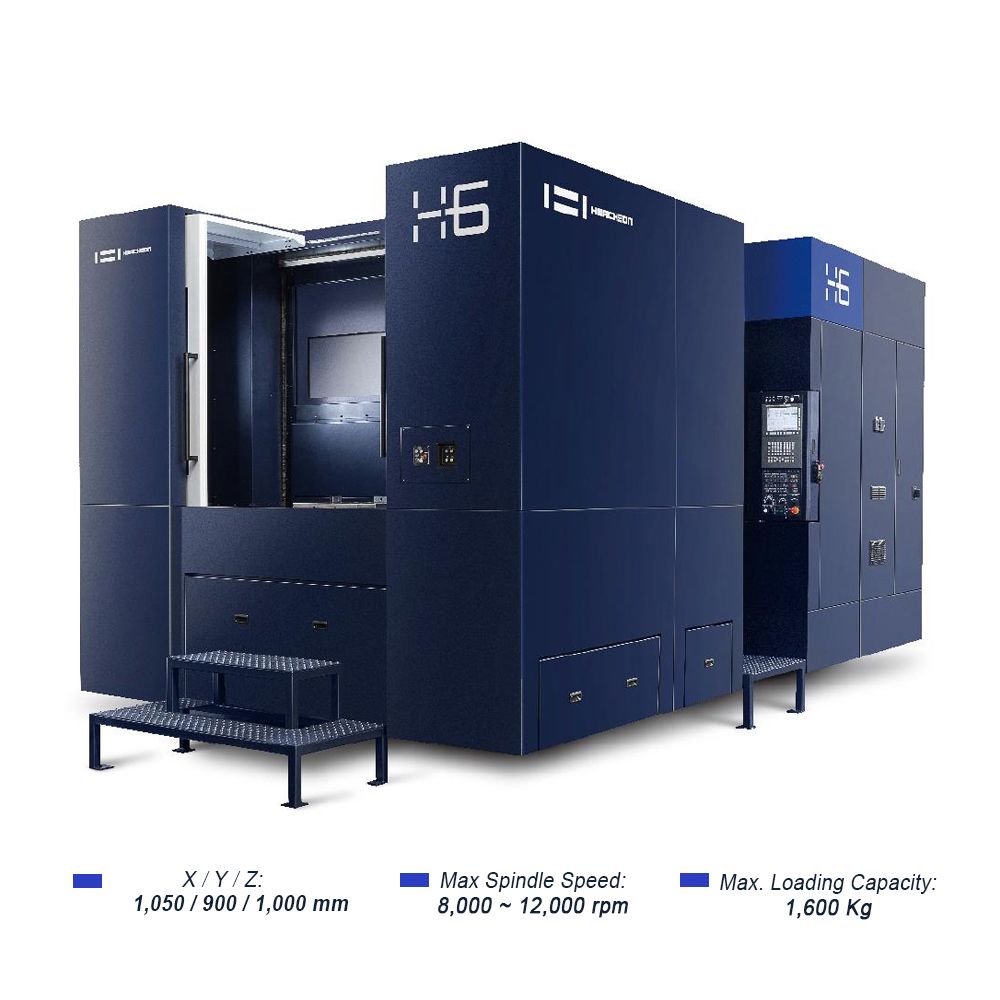

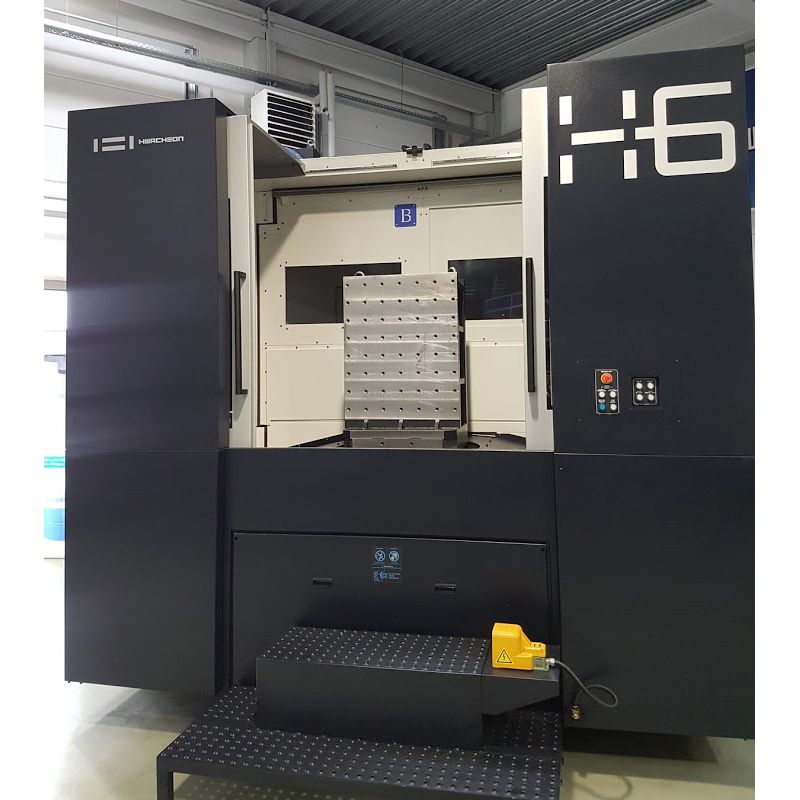

H6 | Máy phay ngang băng hộp Hwacheon, với kích thước pallet 630mm, chuyên gia công vật liệu siêu cứng

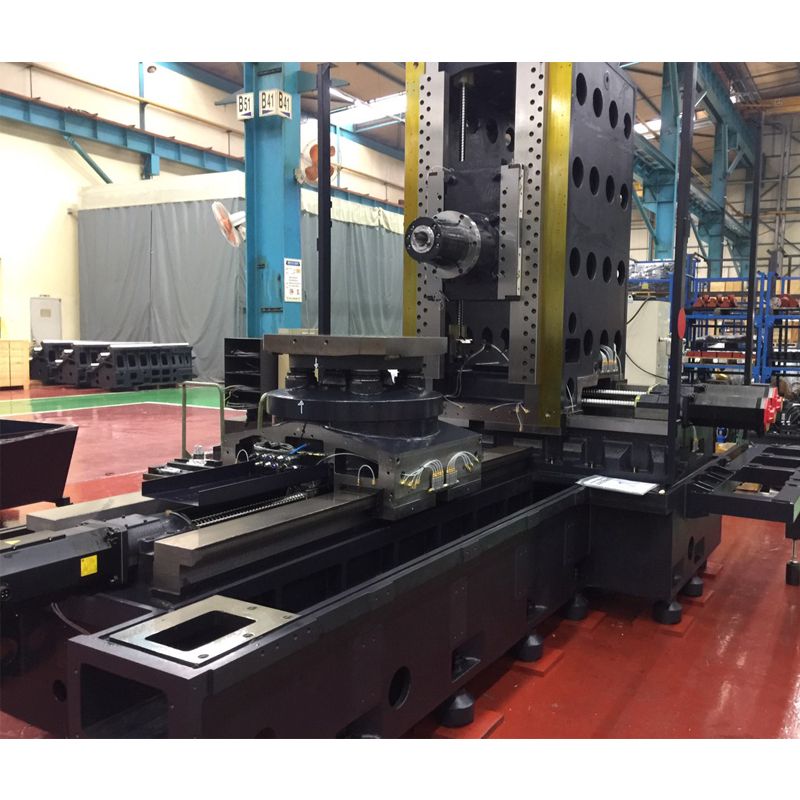

Trung tâm gia công phay H6 được trang bị với hai vít me bi và trục dẫn động trên mỗi trục X, Y. Tất cả các trục tuyến tính đều được sử dụng băng hộp cực rộng và cứng cáp. Cấu hình này làm cho H6 trở thành một công cụ cực kỳ mạnh mẽ để cắt nặng và gia công các vật liệu siêu cứng như inconnel và titan.
Truyền động kép theo trục X và Y
Thanh dẫn hướng Box-Way ở mọi trục
Đặc điểm nổi bật về trục chính của H6 - Hwacheon:
- Trục chính truyền động bằng bánh răng: 8.000 vòng/phút (35/22 kW và 1654 Nm)
- Trục chính tích hợp với 12.000 vòng/phút (30/25 kW và 420 Nm)
- Kích thước pallet: 630 mm x 630 mm (tùy chọn 630 mm x 800 mm)
THÔNG SỐ KỸ THUẬT CỦA MÁY PHAY NGANG BĂNG HỘP HWACHEON H6
Thông số kỹ thuật của máy phay ngang băng hộp H6
Thông số | Đơn vị | H6 |
Hành trình (X / Y / Z / W) | mm | 1,050 / 900 / 1,000 / - |
Tốc độ không tải trục (X / Y / Z / W / B) | m/phút | 48 / 48 / 40 / - / 50 |
Góc xoay trục B | độ | 360 |
Độ chia nhỏ nhất trục B | độ | 0.001 (Opt. 1) |
Kích thước bàn làm việc (Rộng x Dài) | mm | 630 x 630 |
Tải trọng bàn | kgf | 1600 |
Tốc độ trục chính | vòng/phút | 8,000 (Opt.: 12,000) |
Công suất trục chính | kW | 35 / 22 |
Loại đầu dao | - | BBT-50 |
Số dao | cái | 40 (Opt.: 60 / 90 / 120 / 150 / 180) |
Kích thước máy (Dài x Rộng) | mm | 7,170 x 4,040 |
Hệ điều khiển | Fanuc 31i-B |
MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY PHAY NGANG BĂNG HỘP HWACHEON H6
Các tính năng của máy phay ngang băng hộp H6

| Cấu trúc khung chắc chắn, cứng cápKhung giường tích hợp hỗ trợ hệ thống truyền động với độ ổn định cao nhất, cấu trúc cân bằng nhiệt của H6 duy trì độ chính xác dù gia công trong nhiều giờ liên tiếp. Bộ truyền động kép có độ chính xác cao được áp dụng trên trục X, Y đảm bảo giảm thiểu lỗi lệch hướng trong chuyển động tịnh tiến. Trục chính truyền động bánh răngTrục chính chuyển số tự động 2 tốc độ: mang lại hiệu suất mô-men xoắn cao nhất ở tốc độ cực thấp; đồng thời mang lại năng suất gia công tuyệt vời ở tốc độ cao. |

| Nâng cao hiệu suất và độ chính xác trong gia côngH6 là giải pháp toàn diện cho sản xuất nhiều loại khuôn và chi tiết khó, đòi hỏi phải sử dụng vật liệu có độ cứng cao như titan, inconnel. Nhờ tích hợp cấu trúc băng hộp, H6 mang lại khả năng phá thô - cắt sâu cực kì mạnh mẽ. Mỗi hệ thống truyền động kép trên trục X và Y đều đảm bảo độ chính xác cao hơn và tốc độ cắt nhanh hơn. Ngoài ra, cấu trúc khung ổn định và chắc chắn được chế tạo với thiết kế 3D và phân tích FEM sẽ nâng cao chất lượng trong gia công. H6 được trang bị phần mềm độc quyền của Hwacheon cho phép người dùng đạt hiệu quả, năng suất, độ ổn định và sự tiện lợi cao nhất cùng một lúc. Bánh răng trục vít và bộ mã hóa quay có độ chính xác cao sẽ duy trì các yêu cầu về độ chính xác tại bàn quay CNC. Hệ thống giải nhiệt - làm mát bằng tia dầuTrục chính mô-men xoắn cao với bộ truyền động bánh răng mạnh mẽ được giải nhiệt bằng hệ thống làm mát Oil-Jet độc đáo của Hwacheon, đảm bảo hiệu suất cắt ổn định, giảm thiểu sự dịch chuyển nhiệt, chịu tải nặng nhưng vẫn đảm bảo chất lượng cao ngay cả khi gia công trong thời gian dài. |

| Phần mềm gia công HwacheonPhần mềm gia công của Hwacheon hỗ trợ H6 theo dõi các thông số biến đổi khác nhau liên quan đến môi trường làm việc và điều kiện gia công, đồng thời tự động điều chỉnh để tối ưu hiệu suất công việc theo thời gian thực, đảm bảo sản phẩm gia công đạt chất lượng tốt nhất. Thiết kế thân thiện với người dùng, nhiều tùy chọn nâng caoH6 cung cấp thiết kế thân thiện với người dùng với nhiều tùy chọn cho các ứng dụng nâng cao, nhân viên có thể tập trung vào việc mình làm tốt nhất: tạo ra các sản phẩm chất lượng - mà không phải mất nhiều thời gian vào nỗi lo hỏng hóc và an toàn của máy. |
KÍCH THƯỚC CỦA MÁY PHAY NGANG BĂNG HỘP HWACHEON H6

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.
Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.
Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.
