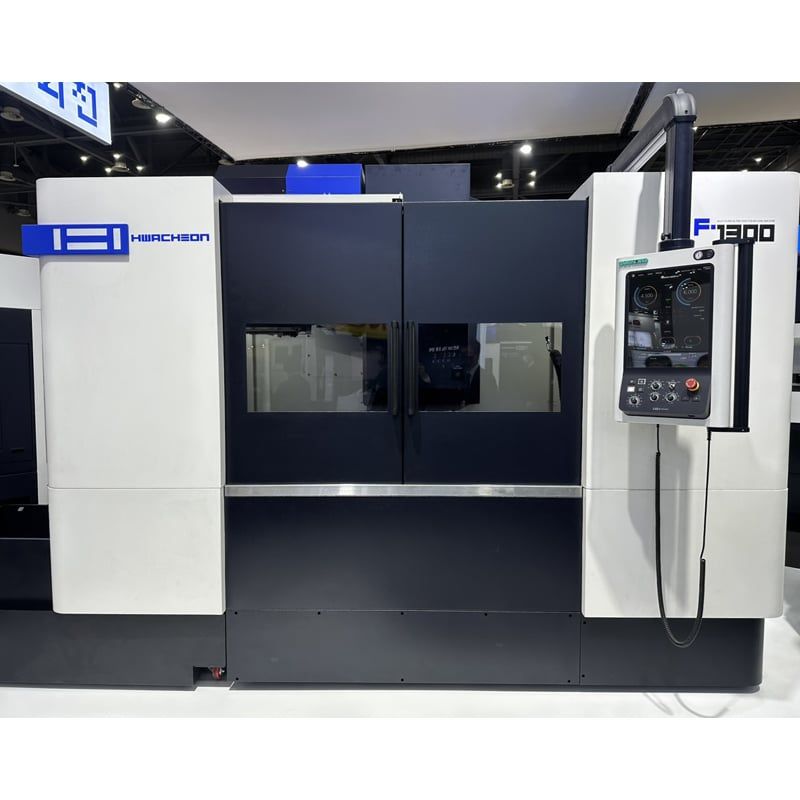

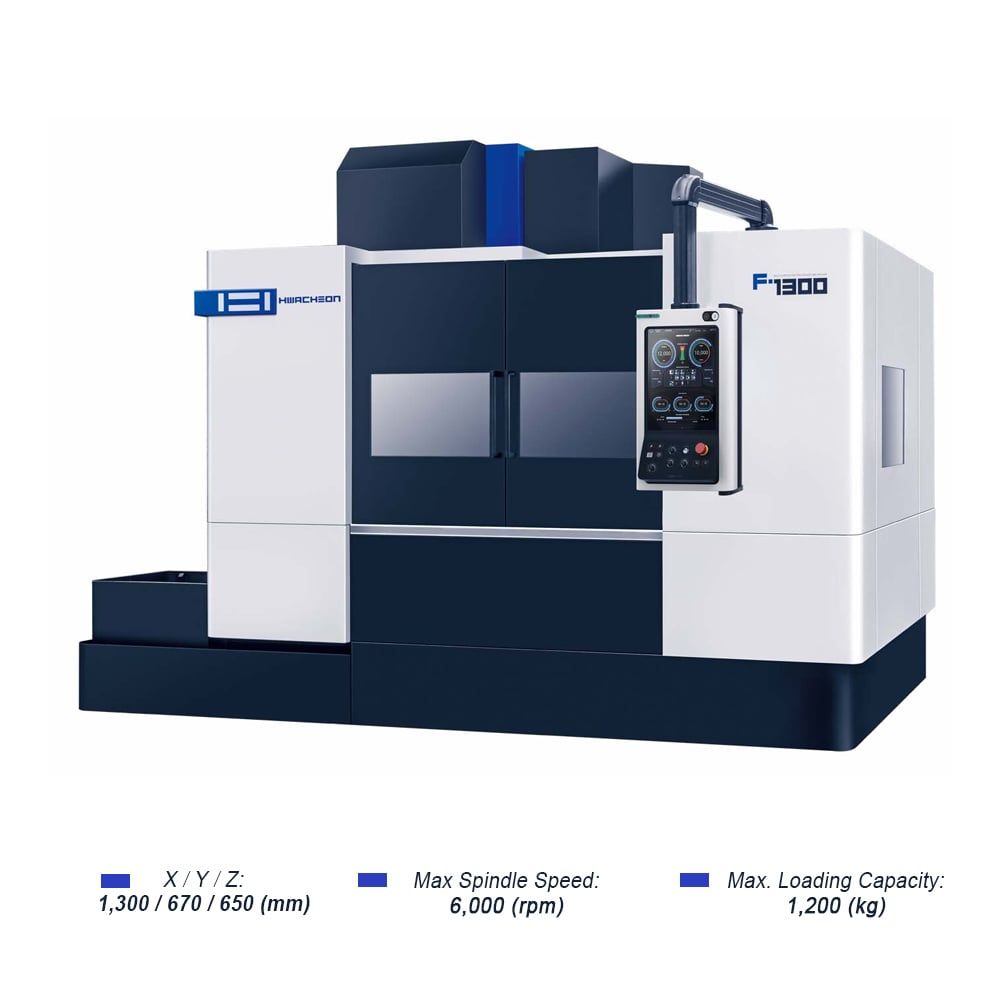

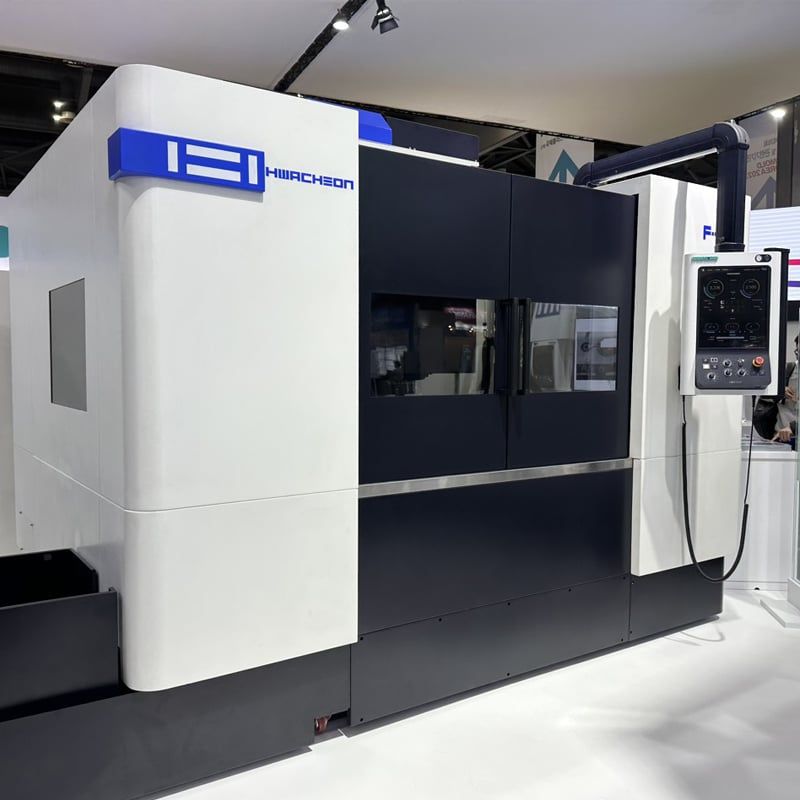

F1300 | MÁY HÀN KHUẤY MA SÁT ĐA NĂNG HWACHEON

Hwacheon

F1300

MÁY HÀN KHUẤY MA SÁT ĐA NĂNG HWACHEON

Hết hàng

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

F1300 - Máy hàn ma sát đa năng thương hiệu Hwacheon, chuyên hàn vật liệu nhôm, đồng.

Máy hàn ma sát đa năng F1300 thế hệ mới là một bước tiến lớn so với các phương pháp hàn nhiệt truyền thống, đặc biệt là khi làm việc với các vật liệu khó hàn như nhôm hoặc đồng.

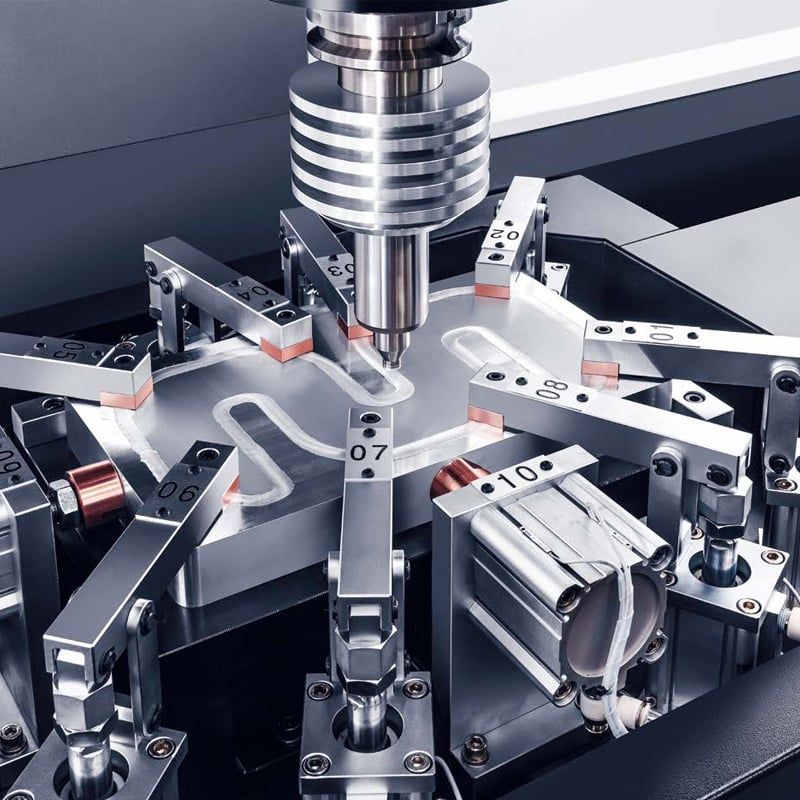

Nguyên lý hoạt động của F1300 là sử dung phương pháp hàn FSW (Friction Stir Welding - Hàn ma sát khuấy): Là quá trình liên kết giữa phối và dụng cụ hàn ở trạng thái rắn, không làm nóng chảy hai phôi vật liệu mà sử dụng các dụng cụ (dụng cụ khuấy) làm giãn nở nhiệt không tiêu hao, đảm bảo được độ chính xác cực cao trong gia công.

Ma sát giữa phôi và dụng cụ hàn tạo ra nhiệt năng, làm mềm vật liệu tại vị trí tiếp xúc. Khi dụng cụ di chuyển qua đường (mối) hàn, hai phôi vật liệu sẽ được trộn lẫn vào nhau về mặt cơ học. Kim loại sau khi được nung nóng và làm mềm bởi áp lực cơ học sẽ tạo thành liên kết bền vững.

Quy trình này thường được sử dụng cho các vật liệu nhôm/đồng đúc hoặc gia công, cũng như các kết cấu yêu cầu độ bền mối hàn cực cao. Công nghệ này hiện đang là xu hướng trong sản xuất vỏ pin xe điện (EV Battery Tray) và các tấm vách tàu thủy cao tốc. Với nền tảng kỹ thuật từ Hải Minh Phát, việc tư vấn giải pháp FSW trên các dòng máy Hwacheon chắc chắn sẽ là một thế mạnh cạnh tranh rất lớn trên thị trường

BẢNG THÔNG SỐ KỸ THUẬT VƯỢT TRỘI CỦA MÁY HÀN KHUẤY MA SÁT HWACHEON THẾ HỆ MỚI F1300

Bảng thông số kỹ thuật của máy hàn ma sát F1300
Thông số	Đơn vị	F1300-3AX	F1300-5AX
Hành trình (X / Y / Z/ A / B)	mm	1,300 / 670 / 650	1,300 / 670 / 650 ±5° Tilting
Kích thước bàn làm việc (Rộng x Dài)	mm	1,450 x 670
Tải trọng bàn	kg_f	1,200
Tốc độ trục chính	vòng/phút	6,000
Công suất trục chính	kW	25 / 15
Loại đầu dao	-	BBT-50	HSK-A63
Số dao	cái	24	30
Kích thước máy (Dài x Rộng x Khối lượng)	mm	3,450 x 2,500 x 10,000 kg
Hệ điều khiển		HARMONY (Fanuc 0i-MF Plus)

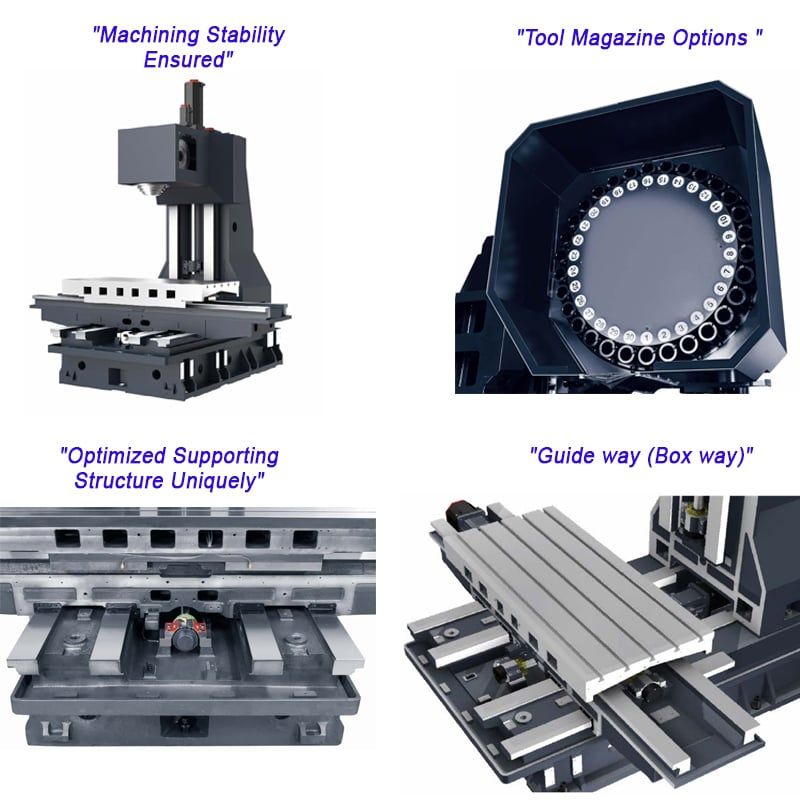

MỘT SỐ TÍNH NĂNG VÀ CẤU TRÚC NỔI BẬT CỦA MÁY HÀN KHUẤY MA SÁT F1300

Kết cấu thân máy đảm bảo tính ổn định khi gia công

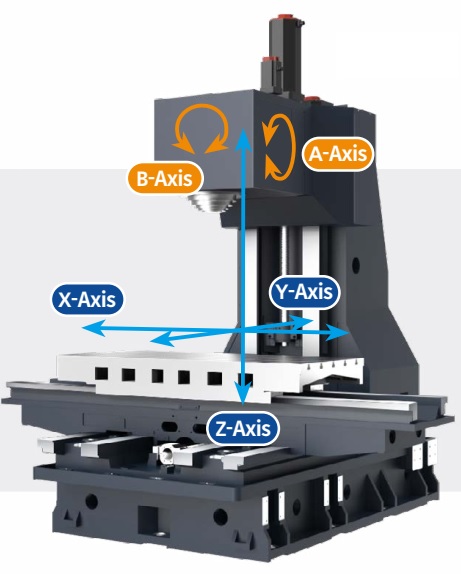

Cấu trúc thân máy kiểu "Type C" của F1300 được Hwacheon được thiết kế thông qua mô phỏng 3D và phân tích phần tử hữu hạn (FEM), đảm bảo tính liên kết chặt chẽ giữ chân đế và thân máy, tạo không gian lớn cho khu vực bàn máy, mang lại khả năng gia công mạnh mẽ và hiệu quả.
Các thanh ray dạng băng hộp (box-way) có độ cứng cao (Turcite)
Cấu trúc phân bổ đều tải trọng, hạn chế các điểm rung trong gia công

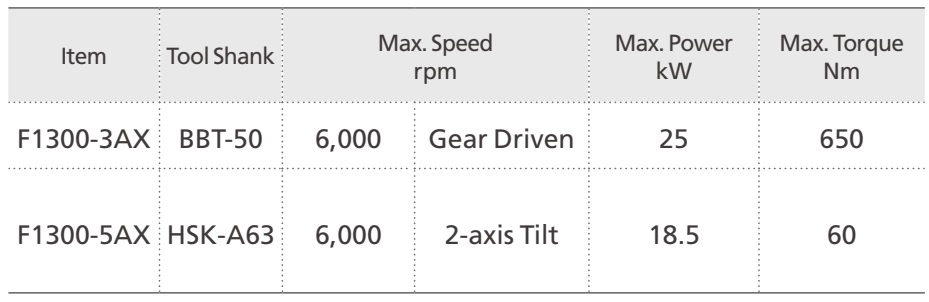

Đa dạng các loại trục chính ứng dụng cho công nghệ hàn FSW (Friction Stir Welding - Hàn ma sát khuấy)

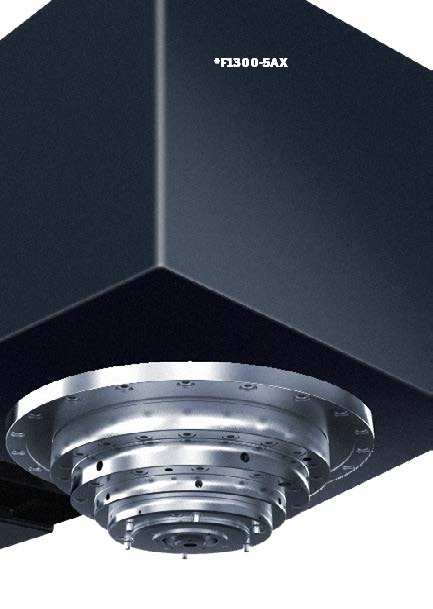

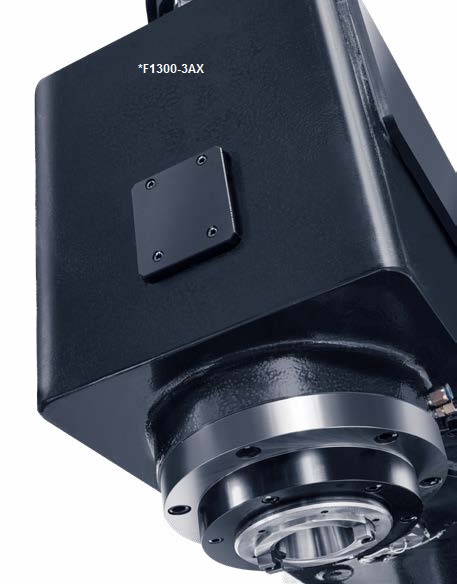

Trục chính (Spindle) được ví như trái tim của một trung tâm gia công, và bí quyết công nghệ của Hwacheon đối với trục chính là vô đối. Để giảm thiểu sự giãn nở nhiệt và tăng tuổi thọ cho cụm trục chính, bộ phận này đã được thiết kế bôi trơn và làm mát bằng lớp vỏ giải nhiệt (jacket cooled).

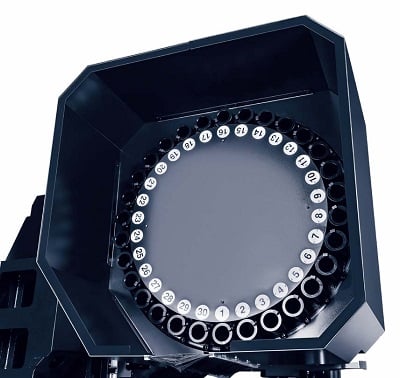

Hệ thống Tool Magazine (Ổ chứa dao cụ)

Gồm 2 phân loại là 24ea và 30ea tùy thuộc vào yêu cầu gia công của khách hàng
Hệ thống dẫn động tiến dao (feed drive) hiện đại được kết hợp hoàn hảo với trục chính, giúp tối ưu hóa công nghệ Hàn ma sát khuấy (FSW) và đem lại kết quả gia công hiệu suất cao trong mọi lần vận hành.

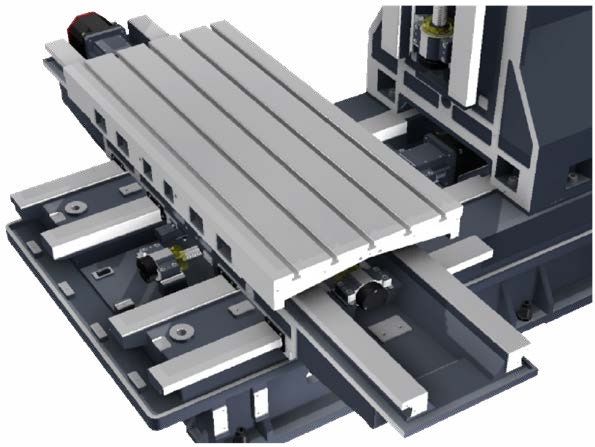

Hệ thống các thanh dẫn hướng - Dạng băng hộp Box-way

Tất cả các băng dẫn hướng đều là loại băng hộp (box way) bản rộng, bao quanh để mang lại độ cứng vững và độ chính xác vượt trội trong thời gian dài.
Một lớp nhựa fluoroplastic chuyên dụng, Turcite® B (là một loại vật liệu chống ma sát đặc biệt), được phủ lên các bề mặt tiếp xúc của thanh dẫn để tối ưu hóa đặc tính chống mài mòn và giảm ma sát. Sau đó, bề mặt này được cạo rà bằng tay (hand scraped) tỉ mỉ để đạt được sự ăn khớp hoàn hảo và tăng độ chuẩn xác trong gia công.

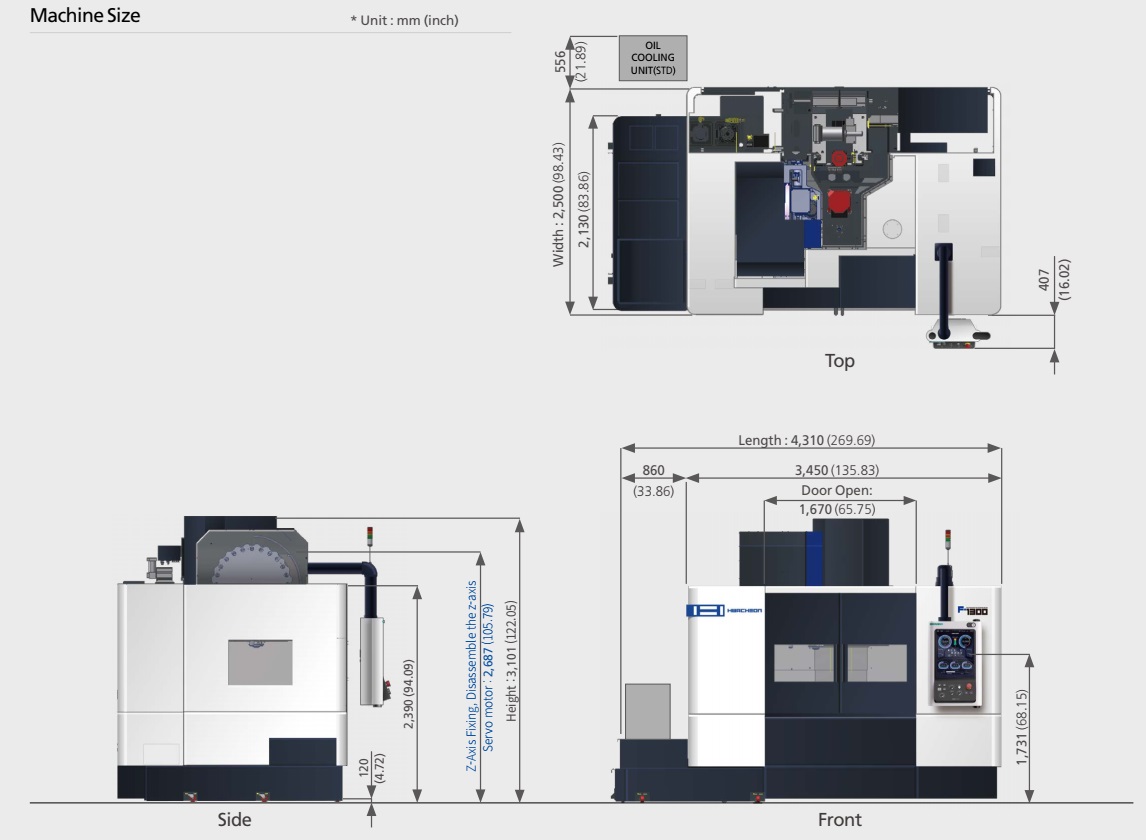

KÍCH THƯỚC CỦA MÁY HÀN KHUẤY MA SÁT HWACHEON F1300

F1300 được Hwacheon thiết kế thân thiện với người dùng và kích thước máy được tối ưu để tiết kiệm không gian đặt máy cho Quý khách hàng.
