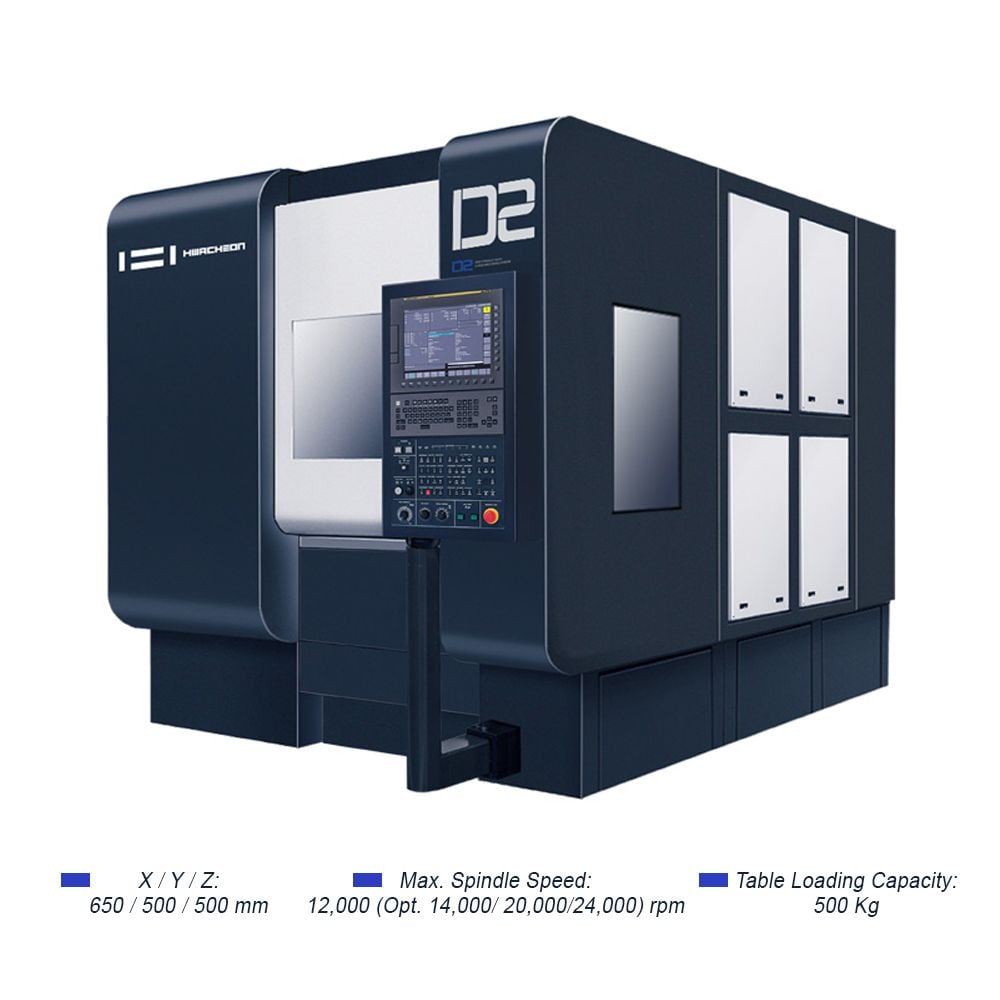

D2-5AX | TRUNG TÂM GIA CÔNG PHAY 5 TRỤC NHỎ GỌN

Hwacheon

D2-5AX

TRUNG TÂM GIA CÔNG PHAY 5 TRỤC NHỎ GỌN

Thông số	Đơn vị	D2-5AX
Hành trình trục (X/Y/Z)	mm	650 / 500 / 500
Kích thước Pallet	mm	Ø600
Tải trọng bàn tối đa	Kg	500
Tốc độ trục chính tối đa	rpm	12.000 (Opt: 14.000 / 20.000 / 24.000)
Công suất trục chính (15k \| 20k)	kW	37 / 18,5 (Opt. 37 / 22, 37 / 18,5, 37 / 18,5)
Tốc độ nhanh	m/phút	30/30/30
Loại trục chính	-	BBT-40 (tùy chọn CAT-40 / HSK-A63 / SK40)
Sức chứa dụng cụ	ea	30 / 40 / 60
Diện tích sàn (D x R)	mm	3.700 x 3.523
Bộ điều khiển		Fanuc Oi-MF (Opt. Fanuc 31i-B5)

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

TRUNG TÂM GIA CÔNG PHAY 5 TRỤC NHỎ GỌN - Giải pháp gia công các biên dạng và đường viền phức tạp nhất
D2-5AX được trang bị hệ thống truyền động tăng tốc/giảm tốc với thiết kế tối ưu cho từng chu kỳ tối thiểu. Cấu trúc thông minh của D2-5AX cho phép gia công kết hợp với robot và AWC, tăng hiệu quả sản xuất hàng loạt. Ngoài ra, D2-5AX được trang bị công nghệ phần mềm xử lý do Hwacheon phát triển để cung cấp năng suất và cải thiện độ chính xác cũng như xử lý chất lượng gia công sản phẩm.
Trung tâm gia công 5 trục cỡ trung - D2-5AX dễ dàng áp dụng gia công tự động hóa ở phân khúc phổ thông giá cả phải chăng.

THÔNG SỐ KỸ THUẬT CỦA MÁY PHAY 5 TRỤC D2-5AX

Bảng thông số kỹ thuật của máy phay 5 trục D2-5AX
Thông số	Đơn vị	D2-5AX
Hành trình trục (X/Y/Z)	mm	650 / 500 / 500
Kích thước Pallet	mm	Ø600
Tải trọng bàn tối đa	Kg	500
Tốc độ trục chính tối đa	rpm	12.000 (Opt: 14.000 / 20.000 / 24.000)
Công suất trục chính (15k \| 20k)	kW	37 / 18,5 (Opt. 37 / 22, 37 / 18,5, 37 / 18,5)
Tốc độ nhanh	m/phút	30/30/30
Loại trục chính	-	BBT-40 (tùy chọn CAT-40 / HSK-A63 / SK40)
Sức chứa dụng cụ	ea	30 / 40 / 60
Diện tích sàn (D x R)	mm	3.700 x 3.523
Bộ điều khiển		Fanuc Oi-MF (Opt. Fanuc 31i-B5)

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY PHAY 5 TRỤC D2-5AX

Các chức năng của Máy phay 5 trục D2-5AX

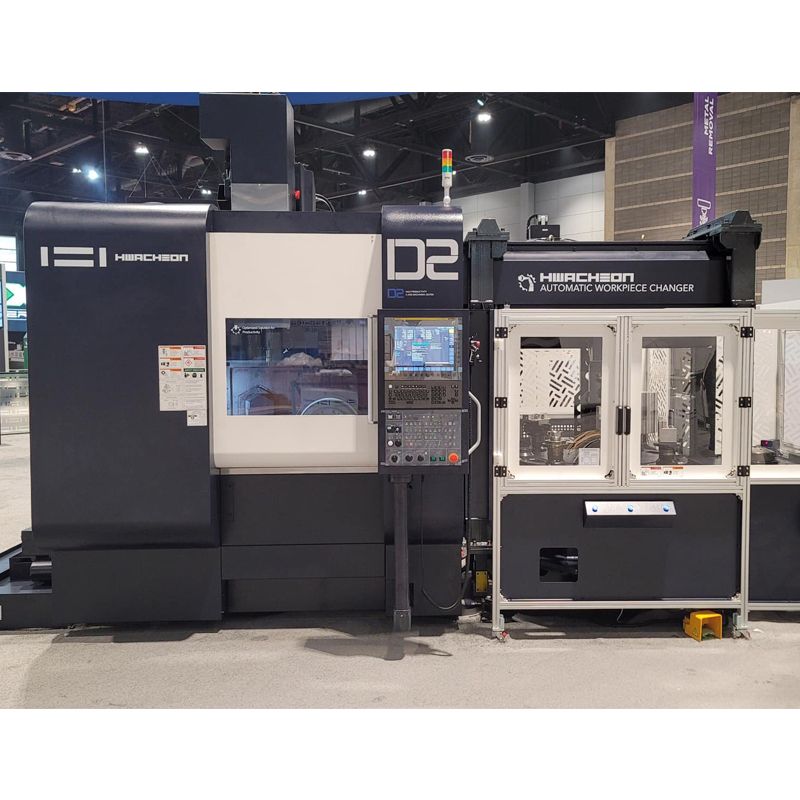

	Trung tâm gia công phay 5 trục năng suất cao Trung tâm gia công 5 trục nhỏ gọn phù hợp gia công các chi tiết có biên dạng và đường viền phức tạp nhất. Thời gian chu kỳ được giữ ở mức thấp nhất do thời gian tăng tốc/giảm tốc cao nhờ trục chính hoạt động mạnh mẽ. Thiết kế của D3-5AX được tối ưu cho khả năng kết nối với robot, Bộ thay đổi phôi tự động (AWC), Hwacheon Multi Pallet (HMP) và Bộ thay đổi pallet tự động (APC) để tự động hóa gia công, nâng cao hiệu quả sản xuất.
	Trục chính hiệu suất cao Có thể lựa chọn bốn kiểu tốc độ trục chính built-in (động cơ tích hợp) khác nhau để đảm bảo hiệu suất và điều kiện cắt được tối ưu nhất. Từ tốc độ cao đến mô-men xoắn cao, phù hợp cho các vật liệu từ nhôm đến titan hoặc thép không gỉ, D3-5AX cung cấp cấu hình toàn diện nhất đi kèm với đầu trục chính tiêu chuẩn BBT-40.
	Bàn xoay độ chính xác cao Bàn xoay/quay 2 trục với giá đỡ dạng dầm treo (cantilever) có thể xử lý các bộ phận lên đến 600 kg, có khả năng định vị chính xác và vận hành đồng bộ. Hệ thống xả phoi an toàn và nhanh chóng thông qua luồng xả ngầm được thiết kế liên kết với bàn xoay bằng chốt đóng/mở trần tự động.
	Phần mềm gia công Hwacheon Máy luôn được trang bị sẵn gói phần mềm Hwacheon để tối ưu hóa hoạt động và đảm bảo kiểm soát nhiệt độ ổn định. Khách hàng có thể lựa chọn tùy chọn HRCC (Hệ thống hiệu chuẩn trung tâm xoay Hwacheon) bao gồm đầu dò cảm ứng và phần mềm chuyên dụng để hiệu chuẩn tất cả 5 trục một cách nhanh chóng và chính xác. Có thể chọn M-Vision Plus để theo dõi trạng thái máy theo thời gian thực – bất kỳ lúc nào bằng điện thoại thông minh, máy tính hoặc máy tính để bàn.

KÍCH THƯỚC CỦA MÁY PHAY 5 TRỤC D2-5AX

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.

Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.

Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.

Hải Minh Phát phát hành chính sách thanh toán linh hoạt áp dụng cho từng Model bán ra và có nhiều phương án hỗ trợ thanh toán cho Quý khách hàng.

Thông tin chi tiết sẽ được các Chuyên viên kinh doanh trao đổi và đàm phán trực tiếp với Quý khách hàng để đạt được kết quả hợp tác cao nhất cho đôi bên.
