Hwacheon

AF-4

MÁY TIỆN NGANG SIÊU CHÍNH XÁC

Thông số	Đơn vị	AF-4
Hành trình trục (X/Y/Z)	mm	565 / 645 / 645
Kích thước Pallet	mm	400 x 400
Tải trọng bàn tối đa	Kg	400
Tốc độ trục chính tối đa	rpm	5.000 / OPT. 20.000
Công suất trục chính (15k \| 20k)	kW	37 / 22 \| 37 / 18,5
Tốc độ nhanh	m/phút	60/60/60
TTốc độ nhanh (B)	m/phút	34
Sức chứa dụng cụ	ea	40 (Opt: 60)
Trọng lượng máy	Kg	10,000
Bộ điều khiểm		Fanuc Oi-MF Plus (Opt: HARMONY)

Bảo dưỡng, bảo hành máy >1 năm

Tư vấn kỹ thuật, Đào tạo người dùng

Miễn phí giao hàng và lắp đặt

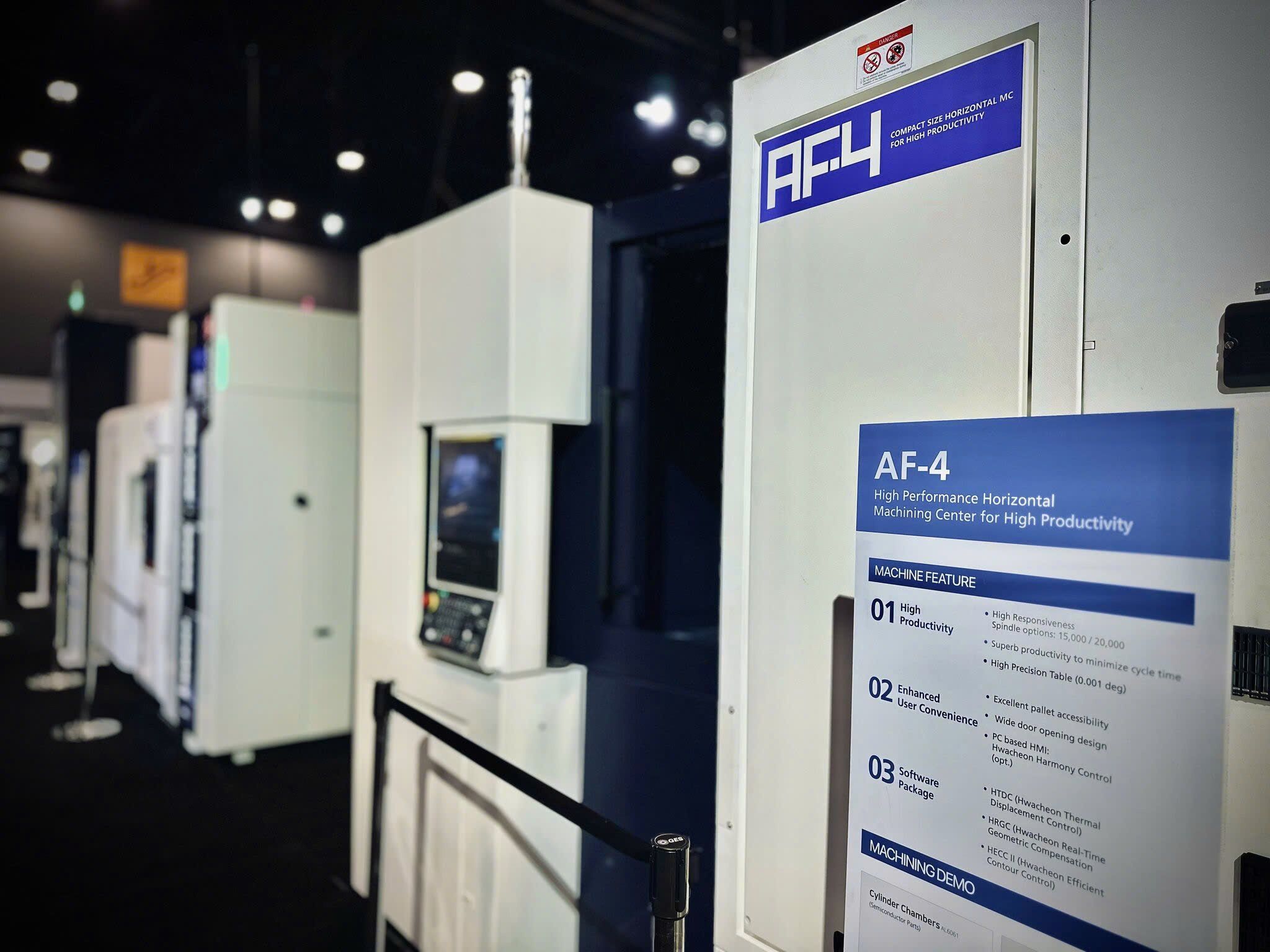

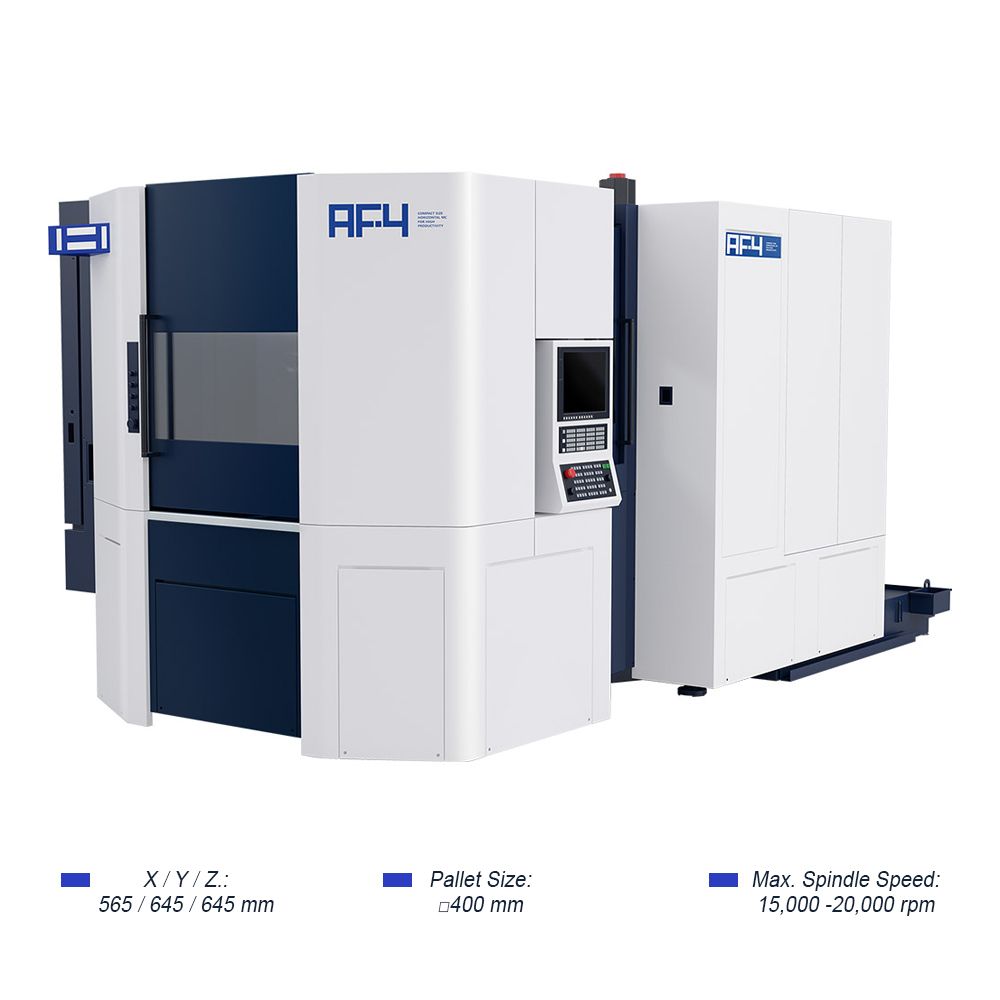

AF-4 | Máy tiện ngang - Giải pháp gia công siêu chính xác
Trung tâm gia công tiện ngang AF-4 với thiết kế nhỏ ngọn, được chế tạo với hệ thống động cho gia công năng suất cao. Trục chính Built-in hạn chế độ rung, giảm tiếng ồn và ổn định công suất khi quay tốc độ cao. Hệ thống làm mát bằng tia dầu phun trực tiếp vào ổ trục chính để tăng hiệu quả làm mát và bôi trơn tốt nhất, giúp AF-4 ổn định nhiệt độ ngay cả trong các chu kỳ gia công dài nhất. Động cơ và mũi trục chính được làm mát bằng hệ thống Jacket để hạn chế sự dịch chuyển do nhiệt gây ra.

THÔNG SỐ KỸ THUẬT CỦA MÁY TIỆN NGANG AF-4 SIÊU CHÍNH XÁC

Bảng thông số kỹ thuật của máy tiện ngang AF-4
Thông số	Đơn vị	AF-4
Hành trình trục (X/Y/Z)	mm	565 / 645 / 645
Kích thước Pallet	mm	400 x 400
Tải trọng bàn tối đa	Kg	400
Tốc độ trục chính tối đa	rpm	5.000 / OPT. 20.000
Công suất trục chính (15k \| 20k)	kW	37 / 22 \| 37 / 18,5
Tốc độ nhanh	m/phút	60/60/60
Tốc độ nhanh (B)	m/phút	34
Sức chứa dụng cụ	ea	40 (Opt: 60)
Trọng lượng máy	Kg	10,000
Bộ điều khiển		Fanuc Oi-MF Plus (Opt: HARMONY)

MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY TIỆN NGANG AF-4 SIÊU CHÍNH XÁC

Các chức năng của Máy tiện ngang AF-4

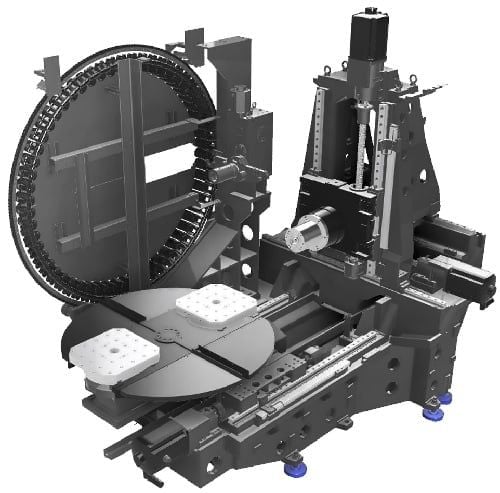

	Trung tâm gia công tiện ngang siêu chính xác với kích thước pallet 400 x 400 mm Trung tâm gia công ngang AF-4 được thiết kế nhỏ gọn và được chế tạo với các hệ thống động được tối ưu hóa để tăng hiệu quả gia công. AF-4 có khả năng sản xuất hàng loạt, từ chi tiết nhỏ đến trung bình, tạo mẫu và gia công nhiều bộ phận công nghiệp khác nhau. Hệ thống phanh thủy lực có công suất mạnh mẽ cung cấp khả năng gia công ổn định và chính xác khi thực hiện gia công thô và doa góc cố định.
	Năng suất cao Lựa chọn trục chính hiệu suất cao từ 15.000 / 20.000 vòng/phút. Bánh răng trục vít kép được sử dụng trong bàn quay để gia công có mô-men xoắn cao và độ chính xác cao (Trục B). Băng đạn vòng tốc độ cao có nhiều kích cỡ và thông số kỹ thuật khác nhau. Được trang bị tiêu chuẩn với hai hệ thống pallet (400 x 400 mm).
	Giải pháp gia công đa trục AF-4 được trang bị nhiều phần mềm xử lý khác nhau do Hwacheon phát triển để nâng cao năng suất, độ chính xác, kiểm soát nhiệt độ cũng như chất lượng bề mặt gia công. AF-4 được chế tạo cho việc linh động sử dụng giữ 2 hệ điều khiển Fanuc Oi-MF Plus và HARMONY (Opt) tùy vào nhu cầu gia công của khách hàng. Giao diện thông minh “Harmony” (Option) tạo dữ liệu NC nhanh chóng và dễ dàng với CAM tương tác để thiết lập chương trình gia công nhanh hơn, kết hợp cùng các tính năng cải tiến khác nhằm tăng chất lượng và năng suất.
	Nâng cao tiện ích cho người dùng Các thiết bị cần bảo trì thường xuyên được bố trí thuận tiện và được trang bị hệ thống bôi trơn mỡ tự động trên đường dẫn hướng con lăn theo tiêu chuẩn.

KÍCH THƯỚC CỦA MÁY TIỆN NGANG AF-4 SIÊU CHÍNH XÁC

Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.

Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.

Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.

Hải Minh Phát phát hành chính sách thanh toán linh hoạt áp dụng cho từng Model bán ra và có nhiều phương án hỗ trợ thanh toán cho Quý khách hàng.

Thông tin chi tiết sẽ được các Chuyên viên kinh doanh trao đổi và đàm phán trực tiếp với Quý khách hàng để đạt được kết quả hợp tác cao nhất cho đôi bên.
