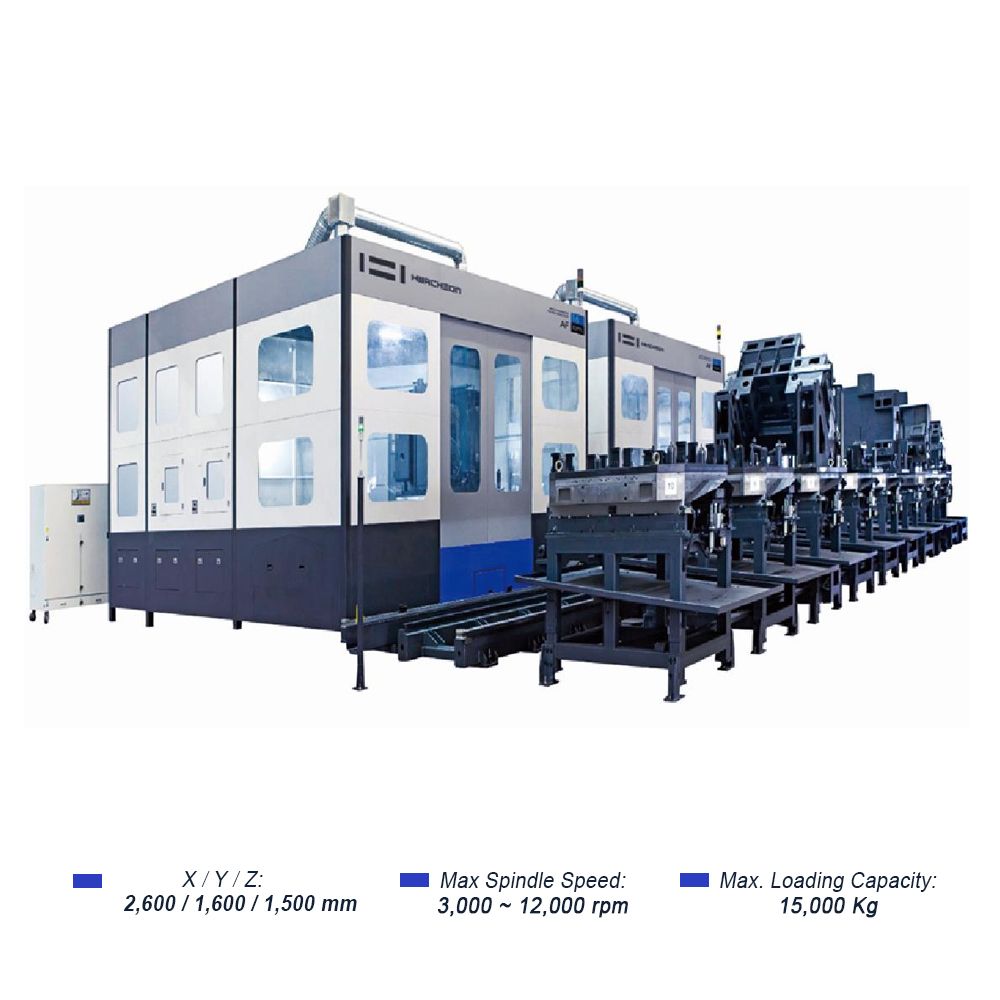

AF-16 | Máy phay ngang Hwacheon cực đại, siêu năng suất cho gia công các bộ phận và linh kiện kích thước lớn
AF-16 là giải pháp tuyệt vời để sản xuất nhiều loại chi tiết đòi hỏi cả độ cứng và năng suất cao. Trục chính mô-men xoắn cao được trang bị trục chính động cơ truyền động trực tiếp hoặc hệ thống bánh răng mạnh mẽ. Hệ thống làm mát Oil-Jet độc đáo của Hwacheon đảm bảo cắt ổn định và chất lượng cao ngay cả trong thời gian gia công dài. Ngoài ra, cấu trúc khung ổn định được thiết kế với phân tích FEM sẽ nâng cao chất lượng và độ chính xác của sản phẩm của bạn.
AF-16 với phần mềm độc đáo của Hwacheon cho phép người dùng đạt được hiệu suất cao, năng suất, độ ổn định và sự tiện lợi cùng một lúc. Bánh răng trục vít và bộ mã hóa quay có độ chính xác cao ở trục B sẽ duy trì độ chính xác cao. Hơn nữa, người dùng có thể cố định trục quay bằng cách sử dụng lực thủy lực để cắt mặt thô và khoan ở góc cố định, điều này sẽ đảm bảo độ ổn định và độ chính xác.
THÔNG SỐ KỸ THUẬT CỦA MÁY PHAY NGANG HWACHEON AF-16
Thông số kỹ thuật máy phay ngang AF-16
Thông số | Đơn vị | AF-16 |
Hành trình (X / Y / Z / W) | mm | 2,600 / 1,600 / 1,500 / 300 (Opt. 500) |
Tốc độ không tải trục (X / Y / Z / W / B) | m/phút | 16 / 16 / 16 / 3 / 7 |
Góc xoay trục B | độ | 360 |
Độ chia nhỏ nhất trục B | độ | 0.001 |
Kích thước bàn làm việc (Rộng x Dài) | mm | 2,200 x 1,800 |
Tải trọng bàn | kgf | 15,000 |
Tốc độ trục chính | vòng/phút | 3,000 / 8,000 / 12,000 |
Công suất trục chính | kW | 26 / 22 |
Loại đầu dao | - | BBT-50 |
Số dao | cái | 60 (Opt.: 120 / 180) |
Kích thước máy (Dài x Rộng) | mm | 8,267 x 6,620 |
Hệ điều khiển | Fanuc 31i-B |
MỘT SỐ TÍNH NĂNG NỔI BẬT CỦA MÁY PHAY NGANG HWACHEON AF-16
Các tính năng của máy phay ngang AF-16

| Nhiều chức năng khác nhau- Công nghệ phần mềm độc đáo của Hwacheon: HAI, HECC, HTLD, OPTIMA, HTDC (Std.)
- Kiểm soát trục B 0,001° đảm bảo độ chính xác của máy (Std.)
- Thông qua chất làm mát trục chính (Tùy chọn): 30/70 bar
|

| Trục chính mạnh mẽ, hiệu suất cao- Tốc độ cao: BT-50/3.000 vòng/phút (Chuẩn), 8.000/12.000 vòng/phút (Tùy chọn)
- Động cơ công suất cao: 26/22 kW
- Hệ thống bôi trơn và làm mát trục chính: Bôi trơn bằng tia dầu
|
| |

| Độ chính xác tuyệt vời- Tỷ lệ tuyến tính cho tất cả các trục (Std.)
- Làm mát lõi vít me bi (Std.)
|
Đối với từng Model được bán ra, Hải Minh Phát luôn trao đổi chi tiết và cam kết về Quy định bảo hành - bảo dưỡng của máy móc/ thiết bị để Khách hàng an tâm sử dụng. Thông tin này sẽ được các Chuyên viên kinh doanh tư vấn và được ấn định rõ ràng trên chứng từ đi kèm với máy móc.
Mỗi máy công cụ Hwacheon và Mitsubishi đều có một chương trình bảo trì vòng đời toàn diện. Từ việc kiểm tra chi tiết quá trình hoạt động, dự đoán và bảo trì phòng ngừa định kỳ đến sửa chữa, khắc phục khẩn cấp, các kỹ sư của hãng sẽ trực tiếp hướng dẫn bạn tối đa hóa thời gian hoạt động cho máy để đạt hiệu quả sản xuất cao nhất.
Lưu ý: Tất cả các vấn đề xảy ra, đến từ lỗi vận hành điều không thuộc phạm vi bảo hành của HMPT & nhà sản xuất Hwacheon/Mitsubishi, vì vậy Quý khách hàng hãy trao đổi với nhân viên kỹ thuật vận hành máy để đảm bảo hiệu quả & an toàn cao nhất.
