Sự bùng nổ của ngành công nghiệp xe điện (EV) đang đặt ra những thách thức chưa từng có đối với lĩnh vực gia công cơ khí chính xác. Trong đó, vỏ pin (Battery Enclosure/Tray) không đơn thuần là một cấu kiện chứa đựng, mà đóng vai trò như "áp giáp" bảo vệ hệ thống năng lượng chính của toàn bộ xe. Để tối ưu hóa khối lượng và đảm bảo an toàn tuyệt đối, công nghệ hàn ma sát khuấy (FSW) đã nhanh chóng trở thành tiêu chuẩn vàng trong sản xuất khay pin EV hiện đại.
I. KHÁI QUÁT XU HƯỚNG NGÀNH CÔNG NGHIỆP SẢN XUẤT VỎ PIN XE ĐIỆN
1. Tầm nhìn vĩ mô & Áp lực tối ưu hóa khối lượng
Trọng lượng của cụm pin xe điện hiện chiếm tới 20–30% tổng khối lượng xe. Do đó, việc giảm nhẹ khối lượng vỏ pin nhưng vẫn giữ nguyên hoặc gia tăng độ cứng vững cấu trúc là mục tiêu sống còn của các nhà sản xuất xe (OEMs). Hợp kim nhôm định hình (Aluminium Alloys series 6xxx, 7xxx) và nhôm đúc áp lực cao trở thành sự lựa chọn hàng đầu nhờ đặc tính nhẹ, chống ăn mòn và khả năng tản nhiệt vượt trội.
2. Rào cản và thách thức từ công nghệ hàn truyền thống
Tuy nhiên, gia công vỏ pin nhôm bằng các phương pháp hàn nóng chảy truyền thống như MIG hoặc TIG đang bộc lộ những hạn chế kỹ thuật cực kỳ gay gắt:
Cong vênh và biến dạng nhiệt: Nhôm có hệ số giãn nở nhiệt cao. Nhiệt lượng lớn từ hồ quang MIG/TIG làm biến dạng tấm nhôm mỏng, làm sai lệch kích thước hình học của khay pin.
Khuyết tật mối hàn: Hiện tượng rỗ khí (porosity), nứt nhiệt (hot cracking) và xỉ hàn khiến cấu trúc không thể đáp ứng tiêu chuẩn kháng nước/kháng bụi IP67/IP69K.
Hao hụt cơ tính: Vùng ảnh hưởng nhiệt (HAZ - Heat Affected Zone) bị suy giảm độ bền kéo đáng kể so với kim loại gốc.
3. Quá trình chuyển đổi công nghệ bắt buộc
Để khắc phục bài toán này, ngành sản xuất linh kiện xe điện toàn cầu buộc phải chuyển đổi từ phương pháp hàn nóng chảy sang các giải pháp hàn trạng thái rắn (solid-state welding) – nơi công nghệ Hàn ma sát khuấy (FSW) nắm giữ vị trí độc tôn.
II. HÀN MA SÁT KHUẤY FSW - CÔNG NGHỆ VÀNG CHO BÀI TOÁN GIA CÔNG VỎ PIN XE ĐIỆN

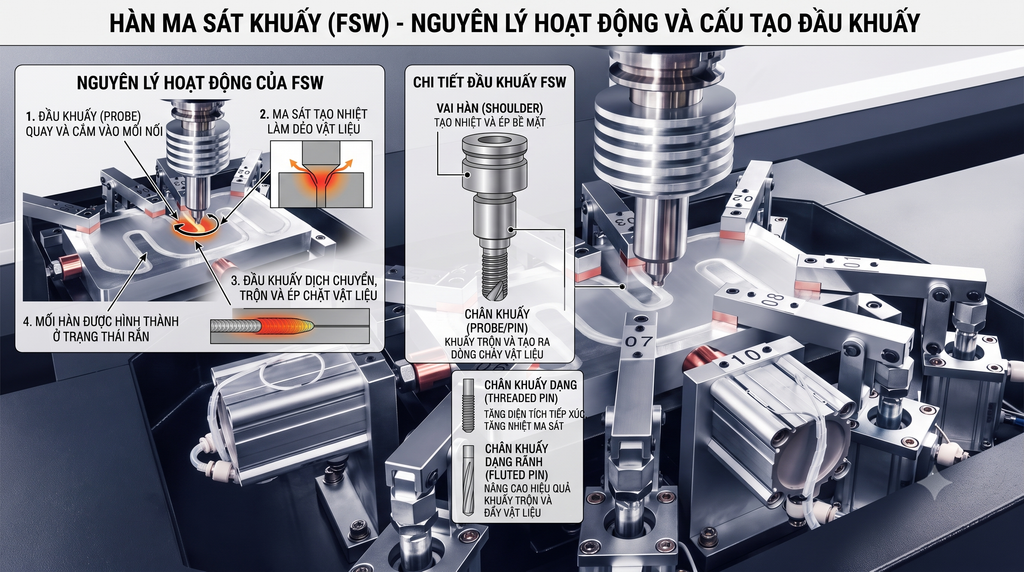

Hàn ma sát khuấy (Friction Stir Welding - FSW) là công nghệ nối kim loại không làm nóng chảy vật liệu. Quá trình này sử dụng một chốt hàn (pin) xoay với tốc độ cao, đâm xuyên và di chuyển dọc theo mép ghép nối. Tác động của lực ép dọc trục và ma sát tạo ra nhiệt lượng vừa đủ để làm dẻo nhôm, hòa trộn hai mép kim loại lại với nhau dưới áp lực cơ học.
Tại sao FSW là "định mệnh" của vỏ pin xe điện?
► Hãy tìm hiểu mức độ phù hợp giữa hàn ma sát khuấy với các vật liệu sản xuất vỏ pin xe điện tại đây!
Giá trị cốt lõi: Mối hàn FSW có cấu trúc hạt mịn nhờ quá trình tái tinh thể hóa động, giúp khay pin chịu được cường độ tải trọng biến thiên và lực va đập cực lớn khi xe xảy ra va chạm.
III. ỨNG DỤNG CÔNG NGHỆ HÀN MA SÁT KHUẤY TRÊN MÁY CNC ĐỂ TỐI ƯU HÓA QUY TRÌNH SẢN XUẤT VỎ PIN XE ĐIỆN

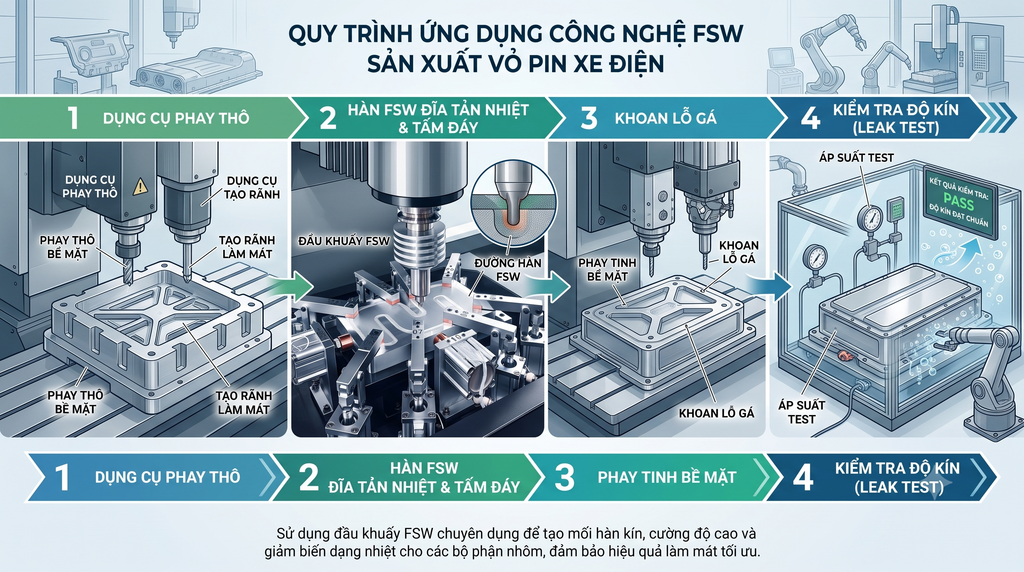

Trong một dây chuyền sản xuất khay pin tiêu chuẩn, FSW xuất hiện ở 3 công đoạn then chốt:
Hàn ghép tấm đáy khay pin (Tray Base Panel): Ghép nhiều tấm nhôm định hình mỏng khổ lớn lại với nhau để tạo thành mặt sàn phẳng có diện tích rộng mà không bị nhăn hay cong vênh.
Hàn đĩa tản nhiệt (Cooling Plate / Liquid Cold Plate): Đây là ứng dụng đòi hỏi khắt khe nhất. Đĩa tản nhiệt cấu tạo gồm các đường ống dẫn chất chất làm mát dạng đường hầm. Đường hàn FSW đảm bảo chất lỏng làm mát không bao giờ bị rò rỉ vào khu vực chứa cell pin gây cháy nổ.
Hàn khung viền gia cường (Side Frame Joining): Liên kết các thanh nhôm đùn cấu trúc bao quanh vỏ pin, đảm bảo khung vỏ chịu lực xoắn tốt khi xe vận hành qua các địa hình gồ ghề.
Việc đưa FSW lên các hệ thống điều khiển số CNC giúp quy trình này đạt độ chính xác lặp lại hoàn hảo, tự động hóa đường hàn phức tạp theo không gian 2D/3D và kiểm soát lực nén (Fz) liên tục trong suốt thời gian gia công.
IV. XU HƯỚNG LỰA CHỌN MÁY CNC TÍCH HỢP CÔNG NGHỆ HÀN MA SÁT KHUẤY
Trước đây, doanh nghiệp thường mua máy phay CNC riêng và máy hàn FSW chuyên dụng riêng. Tuy nhiên, xu hướng nhà máy thông minh hiện nay đang chuyển hướng mạnh mẽ sang máy CNC đa năng 2-trong-1 (Hybrid CNC Machine) – kết hợp cả khả năng Phay tải trọng nặng và Hàn FSW trên cùng một lần gá đặt.
1. Tiêu chí chọn máy CNC tích hợp FSW cho vỏ pin EV:
Cấu trúc khung máy siêu cứng vững: Khác với phay (lực cắt nhỏ), hàn FSW yêu cầu lực ép dọc trục (Fz) rất lớn (thường từ 10kN đến 30kN) để làm dẻo nhôm. Khung máy phải đủ nặng và cứng để không bị đàn hồi.
Trục chính (Spindle) chuyên dụng: Trục chính phải chịu được tải trọng hướng trục lớn và liên tục trong thời gian dài mà không làm hỏng vòng bi (bearing).
Hệ thống kiểm soát lực hàn theo thời gian thực (Real-time Force Control): Máy CNC thế hệ mới phải có cảm biến bù lực chủ động. Khi bề mặt phôi không đồng đều, máy tự động điều chỉnh độ sâu chốt hàn để đảm bảo chất lượng đường hàn đồng nhất.
2. Lợi ích kinh tế trực tiếp cho nhà máy:
Giảm 40% thời gian Turnaround: Không tốn thời gian tháo gá, di chuyển phôi giữa máy phay và máy hàn.
Triệt tiêu sai số gá đặt: Phay rãnh, hàn nắp tản nhiệt và phay lại bề mặt hoàn thiện được thực hiện trên cùng một tọa độ gốc.
Tối ưu diện tích nhà xưởng (Footprint): Tiết kiệm không gian cho các dây chuyền lắp ráp xe điện quy mô lớn.
Chính vì lý do đó, các dòng trung tâm gia công CNC khổ lớn tích hợp đầu hàn FSW chuyên dụng — điển hình như các giải pháp đến từ Hwacheon với model F1300 — đang trở thành sự lựa chọn hàng đầu của các đơn vị gia công phụ tùng xe điện cấp 1 tại Việt Nam và trên thế giới.
V. KẾT LUẬN
Trong cuộc đua tối ưu hóa khối lượng và nâng cao tính an toàn cho xe điện (EV), vỏ pin nhôm đòi hỏi khắt khe cả về độ chính xác phay cơ khí lẫn đoạn liên kết hàn kín tuyệt đối. Nhằm giải quyết triệt để bài toán này, công nghệ hàn khuấy ma sát FSW đã ra đời và trở thành tiêu chuẩn vàng cho quy trình sản xuất vỏ pin xe điện, thay thế hoàn toàn cho các phương pháp hàn truyền thống để đảm bảo tính ổn định và nâng cao giá trị sản xuất.
Chưa dừng lại ở đó, để tối ưu hóa quy trình gia công bằng cách tiết kiệm không gian nhà xưởng và giảm tải chi phí đầu tư máy móc, Hwacheon đã nghiên cứu và trình làng máy công cụ F1300 - Trung tâm gia công đa năng kết hợp hoàn hảo giữa phay tải trọng nặng và công nghệ hàn ma sát khuấy (FSW) trên cùng một lần gá đặt. Toàn bộ công đoạn từ phay thô, tạo rãnh tản nhiệt, hàn ma sát khuấy FSW cho đến phay tinh hoàn thiện khay pin, F1300 chỉ thực hiện trong một chu kỳ gia công. Đây chắc chắn sẽ là một trong những chiếc máy giúp bạn làm chủ công nghệ hàn khuấy ma sát "all in one" hiện đại nhất hiện nay.
