TẦM QUAN TRỌNG CỦA ĐỘ CỨNG VỮNG TRÊN MÁY CNC KHI HÀN MA SÁT KHUẤY

Công nghệ Hàn ma sát khuấy (Friction Stir Welding - FSW) đang tạo ra cuộc cách mạng trong lĩnh vực chế tạo cơ khí hiện đại. Từ các tấm vách tàu thủy, thân toa xe lửa cao tốc, cấu kiện máy bay cho đến đĩa tản nhiệt công suất lớn hay khay pin ô tô, FSW đã trở thành phương pháp liên kết kim loại màu (nhôm, đồng, titan) hàng đầu.

Tuy nhiên, khi triển khai công nghệ FSW trên hệ thống điều khiển số CNC, nhiều doanh nghiệp gặp thất bại về chất lượng đường hàn hoặc hỏng hóc thiết bị chỉ vì bỏ qua yếu tố cốt lõi: Độ cứng vững của kết cấu máy. Tại sao độ cứng vững lại là tiêu chí "sống còn" của máy FSW CNC trong mọi ứng dụng công nghiệp?

1. Bản chất lực FSW: Thách thức cơ học cực đại đối với máy CNC

Khác hoàn toàn với quá trình Phay CNC truyền thống — nơi dao cắt chỉ bóc tách phôi với lực cắt ngang tương đối nhỏ —, Hàn ma sát khuấy là quá trình gia công biến dạng dẻo ở trạng thái rắn.

Để dẻo hóa vật liệu (nhôm series 2xxx, 5xxx, 6xxx, 7xxx hoặc đồng) mà không làm chảy lỏng:

• Lực nén dọc trục (Fz) cực lớn: Đầu pin tool phải bị nén thẳng đứng vào phôi với lực đè từ 10kN đến hơn 50kN (tương đương 1 - 5 tấn lực đè liên tục tùy độ dày phôi).

• Lực cản di chuyển ngang (Fx, Fy) cao: Khi chốt xoay di chuyển dọc theo đường hàn, lực cản vật liệu dẻo tạo ra phản lực rất lớn tác động ngược lại hệ thống bàn máy và trục chính.

⚠️ Hệ lụy: Nếu khung máy CNC không đủ độ cứng vững, lực nén Fz và lực cản Fx này sẽ làm đàn hồi, cong vênh hoặc võng kết cấu máy ngay trong quá trình vận hành.

2. Vì sao máy thiếu độ cứng vững sẽ phá hỏng mối hàn ở bất kỳ ngành công nghiệp nào?

Bất kể bạn đang chế tạo linh kiện cho ngành nào, việc biến dạng khung máy do thiếu độ cứng vững đều dẫn đến những hậu quả kỹ thuật nghiêm trọng:

2.1. Sai lệch độ sâu chốt hàn (Z-depth) & Hiện tượng rỗ xốp khi hàn

Chỉ cần dầm ngang của máy bị võng 0.1mm do lực nén:

• Ngành Hàng không & Vũ trụ: Mất liên kết cấu trúc tấm vỏ máy bay, gây nguy cơ xé rách khi chịu áp suất khí quyển.

• Ngành Đóng tàu & Đường sắt: Đường hàn vách tàu/toa xe dài hàng mét bị thiếu ngấu, xuất hiện đường rãnh ngầm (wormhole), mất khả năng chịu lực uốn/xoắn.

• Ngành Điện tử & Tản nhiệt: Rò rỉ chất làm mát trên đĩa tản nhiệt đồng/nhôm công suất cao.

2.2. Dung sai kích thước và biến dạng phôi

Trong các cấu kiện nhôm khổ lớn, biến dạng đàn hồi của máy khiến lực ép không đồng đều, làm cong vênh toàn bộ phôi sau khi tháo đồ gá, tốn kém chi phí nắn phẳng hoặc làm hỏng hoàn toàn sản phẩm.

2.3. Tàn phá trục chính (Spindle) và dụng cụ hàn (Pin Tool)

Rung động do khung máy yếu gây ra sẽ làm mòn nhanh hoặc gãy gập chốt hàn hợp kim đắt tiền. Đồng thời, lực phản hồi bất ngờ sẽ làm hỏng hệ thống ổ bi chịu tải của trục chính CNC chỉ sau một thời gian ngắn.

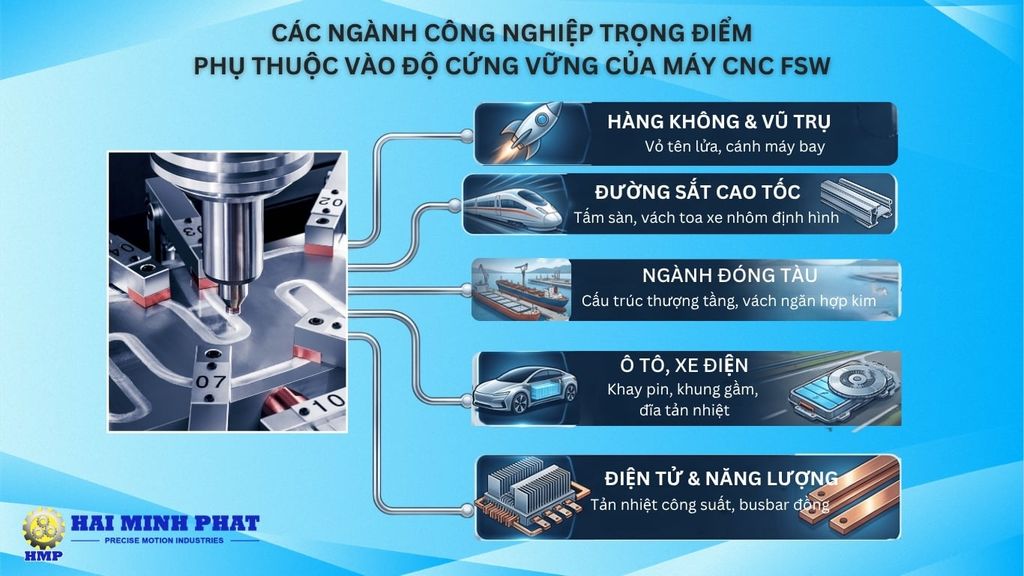

3. Bức tranh tổng quan: Các ngành công nghiệp trọng điểm phụ thuộc vào độ cứng vững của máy FSW

Tùy thuộc vào độ dày vật liệu và quy mô sản phẩm của từng ngành, yêu cầu về độ cứng vững của máy FSW CNC sẽ được cụ thể hóa:

4. Tiêu chí kết cấu cơ khí tạo nên máy FSW CNC chuẩn công nghiệp

Để đáp ứng được yêu cầu ứng dụng đa ngành, các kỹ sư chế tạo máy khuyến nghị lựa chọn dòng máy FSW CNC sở hữu 3 yếu tố nền tảng:

1. Cấu trúc dạng cổng đúc liền khối (Bridge Type / Gantry Structure): Phân bổ đều lực ép $F_z$ hàng tấn sang hai cột trụ chịu lực, triệt tiêu hiện tượng uốn cản so với máy C-frame truyền thống.

2. Thân máy bằng Gang Meehanite cao cấp: Hấp thụ rung động cơ học cao gấp 5 lần so với kết cấu thép hàn, dập tắt các tần số dao động phát sinh trong quá trình khuấy ma sát.

3. Vòng lặp kiểm soát lực bù chủ động (Real-time Closed-loop Force Control): Kết hợp độ cứng vững cơ khí với cảm biến phản hồi lực theo thời gian thực để duy trì lực ép hằng định dù bề mặt phôi không phẳng tuyệt đối.
