HƯỚNG DẪN LỰA CHỌN DỤNG CỤ HÀN KHUẤY (FSW PIN TOOL) CHO NGƯỜI MỚI BẮT ĐẦU

Trong công nghệ Hàn ma sát khuấy (Friction Stir Welding - FSW), nếu trục chính của máy CNC là "trái tim" cung cấp lực và chuyển động, thì dụng cụ hàn khuấy (Pin Tool / FSW Tool) chính là "bàn tay" trực tiếp nhào nặn và biến dạng dẻo để hàn nối các chi tiết kim loại.

Rất nhiều kỹ sư mới tiếp cận FSW thường gặp phải các thất bại đắt giá như: gãy chốt hàn ngầm trong phôi, mối hàn xuất hiện rãnh xốp, bavia tràn ngập bề mặt hoặc dụng cụ bị mòn vẹt chỉ sau vài mét hàn. Nguyên nhân 80% không nằm ở máy, mà nằm ở việc chọn sai hình học và vật liệu dụng cụ hàn.

Mời bạn đọc cùng Hải Minh Phát giải mã và bóc tách những vấn đề quan trọng trước khi đưa ra lựa chọn vật liệu/ dụng cụ phục vụ quy trình hàn khuấy ma sát FSW được tối ưu và tiết kiệm nhất.

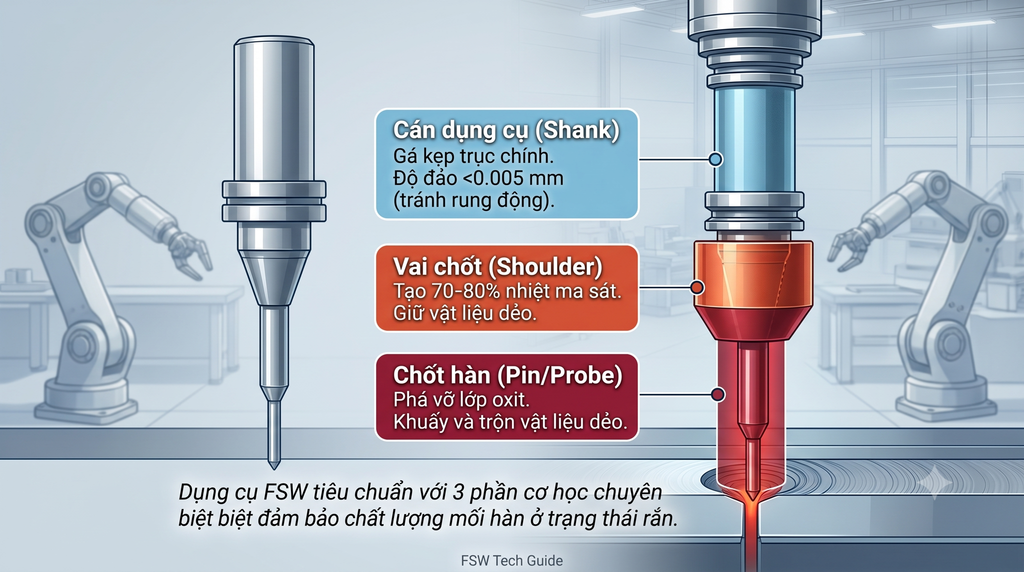

1. Giải mã cấu trúc 3 phần của một dụng cụ hàn khuấy FSW

Một dụng cụ FSW tiêu chuẩn bao gồm 3 bộ phận chính, mỗi bộ phận đảm nhận một nhiệm vụ cơ học riêng biệt:

• Cán dụng cụ (Shank): Phần gá kẹp vào đầu trục chính máy CNC. Cán phải có độ đảo (Runout) gần như bằng 0 (<0.005 mm) để tránh tạo ra rung động làm gãy chốt.

• Vai chốt (Shoulder): Phần hình trụ có đường kính lớn hơn, tiếp xúc trực tiếp với bề mặt phôi. Vai chốt đóng vai trò tạo ra 70–80% nhiệt lượng ma sát và giữ cho vật liệu dẻo không bị trào ra ngoài.

• Chốt hàn (Pin / Probe): Phần cắm sâu vào trong lòng mối ghép. Chốt có nhiệm vụ phá vỡ lớp oxit bề mặt, khuấy và trộn vật liệu dẻo từ phía trước ra phía sau khi dụng cụ di chuyển.

2. Các thông số hình học cốt lõi người mới BẮT BUỘC phải nắm

Lựa chọn hình học dụng cụ (Tool Geometry) là bước quan trọng nhất quyết định dòng chảy vật liệu (Material Flow) trong mối hàn.

2.1. Hình dạng bề mặt Vai chốt

• Shoulder Phẳng (Flat Shoulder): Đơn giản, dễ gia công nhưng dễ tạo bavia lớn nếu góc nghiêng máy (Tilted  Angle) không chuẩn.

• Shoulder Lõm (Concave Shoulder): Thiết kế kinh điển nhất. Bề mặt lõm 1º - 3º tạo ra một "buồng chứa" giữ vật liệu dẻo cuộn tròn bên trong, ép chặt vật liệu xuống tạo bề mặt mối hàn cực kỳ phẳng mịn.

• Shoulder Có Rãnh Cuộn (Scroll Shoulder): Có các rãnh xoắn ốc trên mặt vai. Loại này cực kỳ hiệu quả khi hàn trên mặt phẳng phức tạp (2D/3D) vì nó không yêu cầu góc nghiêng trục chính (0º Tilt Angle).

2.2. Hình dáng Chốt hàn (Pin Profile)

• Chốt hình trụ có ren (Threaded Cylindrical Pin): Thích hợp cho nhôm mềm, nhôm tấm mỏng (<4mm). Các đường ren giúp đẩy vật liệu chảy theo chiều dọc trục từ đáy lên đỉnh.

• Chốt hình nón côn (Tapered Pin): Tăng diện tích gốc chốt, chịu được lực cắt ngang (Fx) tốt hơn, hạn chế tối đa nguy cơ gãy chốt. Phù hợp cho nhôm tấm dày (>6mm).

• Chốt Côn có vát phẳng / rãnh xoắn (Triflute / Fluted Tapered Pin): Loại chốt cao cấp. Các mặt vát tạo ra tác động động học mạnh mẽ, tăng khả năng trộn vật liệu, giảm lực ép dọc trục (Fz) lên tới 20–30%.

3. Lựa chọn vật liệu làm Dụng cụ FSW theo từng loại vật liệu gia công

Nhiệt độ dẻo hóa của vật liệu hàn quyết định vật liệu làm Pin Tool. Nếu chọn vật liệu làm chốt có độ cứng nóng (Hot Hardness) thấp hơn nhiệt độ hàn, chốt sẽ bị mòn biến dạng ngay lập tức.

3.1. Hàn Nhôm hợp kim (Series 1xxx đến 7xxx)

• Nhôm series 1xxx, 3xxx, 5xxx, 6xxx (Độ cứng trung bình): Sử dụng thép công cụ làm việc ở nhiệt độ cao như SKD61 (AISI H13) đã qua nhiệt luyện đạt độ cứng 50 - 52 HRC. Chi phí rẻ, dễ gia công lại.

• Nhôm series 2xxx, 7xxx (Nhôm hàng không, độ bền cao): Nên dùng Carbide (Thép gió hợp kim cứng) hoặc thép H13 phủ chuẩn PVD để chống mài mòn hóa học ở nhiệt độ cao.

3.2. Hàn Đồng & Hợp kim Đồng (Copper & Brass)

Đồng có nhiệt độ dẻo hóa cao hơn nhôm (700 - 850°C) và tính dẫn nhiệt cực nhanh. Dụng cụ phải làm từ Hợp kim Vonfram (Tungsten Alloy) hoặc Carbide hạt mịn để chịu được ứng suất nhiệt và lực nén lớn mà không bị mòn vai.

4. Hướng dẫn chọn Dụng cụ FSW theo từng Ngành nghề thực tế

Mỗi ngành công nghiệp có quy chuẩn vật liệu và biên dạng đường hàn khác nhau. Dưới đây là bảng tra cứu nhanh dành cho người mới:

5. 3 Sai lầm "kinh điển" của người mới và cách khắc phục từ chuyên gia

5.1. Sai lầm 1: Chọn chiều dài chốt (Pin\ Length) bằng đúng độ dày tấm nhôm

• Hậu quả: Chốt hàn đâm thủng mặt dưới, cọ xát gãy chốt vào bề mặt đồ gá (Jig).

• Khắc phục: Độ dài chốt luôn phải ngắn hơn độ dày vật liệu từ 0.1 mm đến 0.3 mm. Ví dụ: Tấm nhôm dày 4.0 mm thì chiều dài chốt chỉ nên làm 3.7 - 3.8mm.

5.2. Sai lầm 2: Không tính đến góc nghiêng của trục chính (Tilt\ Angle)

• Hậu quả: Khi dùng Shoulder lõm mà không nghiêng trục chính 1.5° - 2.5° về phía sau hướng di chuyển, vật liệu dẻo sẽ thoát ra ngoài tạo bavia rất lớn và đường hàn bị rỗng bên trong.

• Khắc phục: Cài đặt góc nghiêng 1.5° - 2° trên phần mềm CAM hoặc gá đầu máy nghiêng tiêu chuẩn.

5.3. Sai lầm 3: Bỏ qua kiểm soát Lực ép dọc trục (Fz)

• Hậu quả: Hàn theo tọa độ cứng (Position\ Control) khiến dụng cụ bị quá tải khi phôi không phẳng, làm gãy chốt hoặc cháy vai.

• Khắc phục: Sử dụng các trung tâm gia công FSW chuyên dụng có tích hợp Cảm biến bù lực theo thời gian thực (Real-time Force Control) — điển hình như dòng máy công nghệ hàn ma sát khuấy CNC hay model Hwacheon F1300 — để máy tự động điều chỉnh độ sâu chốt, bảo vệ dụng cụ hàn an toàn tuyệt đối.

6. Kết luận

Dụng cụ hàn khuấy (FSW Pin Tool) tuy có kích thước nhỏ bé nhưng lại là yếu tố quyết định trực tiếp tới 90% thẩm mỹ và chất lượng cơ tính của mối hàn. Việc hiểu rõ bản chất vật liệu, chọn đúng hình học chốt và làm chủ các thông số vận hành sẽ giúp doanh nghiệp rút ngắn thời gian R&D, tiết kiệm hàng trăm triệu đồng chi phí hỏng dụng cụ. Luôn thực hiện hàn thử nghiệm trên cùng loại vật liệu phôi để tìm ra "điểm ngọt" (sweet spot) trước khi đi vào sản xuất chính thức.

Nếu bạn đang bắt đầu triển khai dự án FSW cho xưởng của mình và cần tư vấn thiết kế Pin Tool hay thử nghiệm trên máy FSW CNC thực tế, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ kiểm tra mẫu và tính toán thông số tối ưu nhất!
