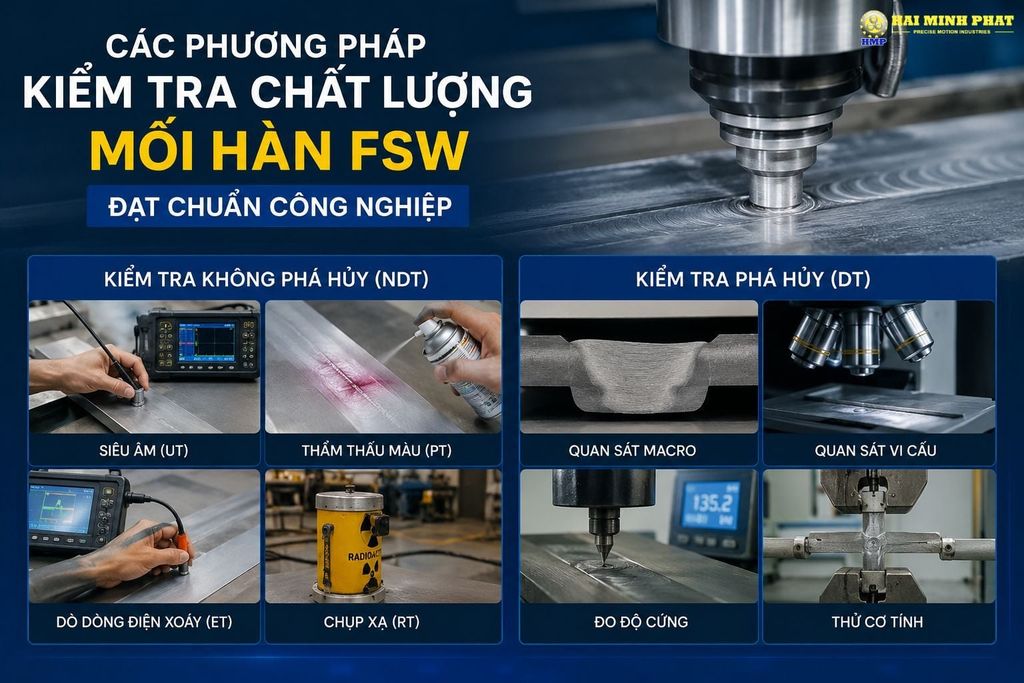

HƯỚNG DẪN CÁC PHƯƠNG PHÁP KIỂM TRA CHẤT LƯỢNG MỐI HÀN FSW ĐẠT CHUẨN CÔNG NGHIỆP
- Người viết: Kim Lộc lúc
- TIN TỨC KỸ THUẬT
Trong các ngành công nghiệp hàng không vũ trụ, đường sắt cao tốc, tàu biển và sản xuất linh kiện ô tô/xe điện, công nghệ Hàn ma sát khuấy (Friction Stir Welding - FSW) được ưa chuộng nhờ khả năng tạo ra các mối nối có cơ tính cao và không bị rỗ khí do nóng chảy. Tuy nhiên, để một sản phẩm hàn FSW được chấp thuận xuất xưởng hoặc bàn giao cho các tập đoàn lớn (OEMs), mối hàn bắt buộc phải vượt qua các quy trình Kiểm tra Chất lượng (Quality Control & Testing) vô cùng nghiêm ngặt.
Bài viết này sẽ hướng dẫn chi tiết các phương pháp đánh giá chất lượng mối hàn FSW theo các tiêu chuẩn quốc tế hiện hành (ISO 25239, AWS D17.3), phân loại thành hai nhóm chính: Kiểm tra không phá hủy (NDT) và Kiểm tra phá hủy (DT).

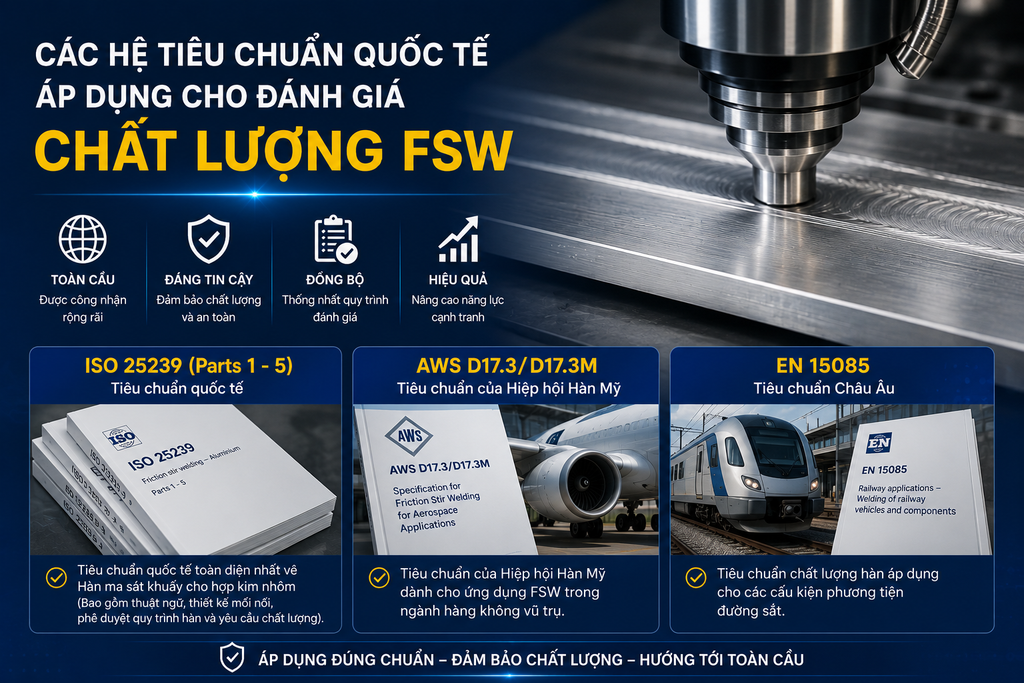

1. Các hệ tiêu chuẩn quốc tế áp dụng cho đánh giá chất lượng FSW
Trước khi đi vào các phương pháp thử nghiệm, kỹ sư QA/QC cần nắm rõ các bộ tiêu chuẩn khung để làm căn cứ đánh giá:
ISO 25239 (Parts 1 - 5): Tiêu chuẩn quốc tế toàn diện nhất về Hàn ma sát khuấy cho hợp kim nhôm (Bao gồm thuật ngữ, thiết kế mối nối, phê duyệt quy trình hàn và yêu cầu chất lượng).
AWS D17.3/D17.3M: Tiêu chuẩn của Hiệp hội Hàn Mỹ dành cho ứng dụng FSW trong ngành hàng không vũ trụ.
EN 15085: Tiêu chuẩn chất lượng hàn áp dụng cho các cấu kiện phương tiện đường sắt.
2. Nhóm phương pháp Kiểm tra Không phá hủy (NDT - Non-Destructive Testing)
Phương pháp NDT cho phép đánh giá 100% sản phẩm đầu ra mà không làm hư hại hay ảnh hưởng đến kết cấu của cấu kiện, lần lượt diễn ra theo quy trình:
2.1. Kiểm tra Ngoại quan (Visual Testing - VT)
Là bước đánh giá đầu tiên và nhanh nhất nhằm phát hiện các khuyết tật bề mặt:
Nội dung kiểm tra: Độ phẳng mịn của đường hàn, sự đồng đều của các đường vân cuộn (shoulder ripples), sự xuất hiện của bavia tràn (Flash), vết nứt bề mặt hoặc hiện tượng thiếu chiều sâu nén (Underfill).
Tiêu chí đạt: Vân hàn đều đặn, không có vết nứt xé, lượng bavia nằm trong ngưỡng cho phép (<0.5 mm tùy bản vẽ).
2.2. Thẩm thấu màu (Liquid Penetrant Testing - PT)
Nguyên lý: Phun chất thẩm thấu có màu (thường là màu đỏ) lên bề mặt mối hàn FSW. Sau thời gian thẩm thấu, lau sạch bề mặt và phun chất hiện màu (màu trắng). Dung dịch màu bị giữ lại trong các khe nứt sẽ bị hút ngược lên, hiển thị rõ vị trí khuyết tật.
Ứng dụng trong FSW: Phát hiện nhanh các vết nứt vi mô trên bề mặt, hiện tượng rách mép bavia (Flash cracking) hoặc vệt nứt ở điểm kết thúc đường hàn (Exit hole defect) mà mắt thường khó nhìn thấy.
Ưu điểm: Chi phí rất rẻ, quy trình đơn giản, thực hiện ngay tại hiện trường.
2.3. Dò dòng điện xoáy (Eddy Current Testing - ET)
Nguyên lý: Sử dụng cuộn dây tạo ra từ trường biến thiên để cảm ứng dòng điện xoáy bên trong kim loại màu (nhôm, đồng). Sự xuất hiện của khuyết tật sẽ làm thay đổi trở kháng của cuộn dây.
Ứng dụng trong FSW: Cực kỳ hiệu quả để phát hiện các khuyết tật cận bề mặt (Sub-surface defects) — những vết nứt hay rãnh xốp nằm ngay bên dưới lớp da nhôm mỏng (0.5 - 2 mm) mà phương pháp thẩm thấu PT không thấy được và chụp X-ray (RT) dễ bị trôi qua do độ tương phản thấp.
2.4. Kiểm tra Siêu âm (Ultrasonic Testing - UT / PAUT)
Hàn FSW là hàn trạng thái rắn nên các khuyết tật thường nằm ẩn sâu bên trong lòng mối ghép.
Ứng dụng: Phát hiện khuyết tật "Rãnh xốp" (Wormhole/Tunnel defect), hiện tượng thiếu ngấu (Lack of Penetration - LOP) ở đáy chốt hàn hoặc hiện tượng dán dính không liên kết (Kissing Bond).
Công nghệ tiên tiến: Phased Array UT (PAUT) sử dụng đầu dò nhiều phần tử quét chùm tia ở nhiều góc độ, dựng lại hình ảnh cắt ngang mối hàn theo thời gian thực với độ chính xác cao.
2.5. Kiểm tra Chụp ảnh Tia X (Radiographic Testing - RT / X-ray)
Nguyên lý: Sử dụng tia X đâm xuyên qua mối hàn nhôm/đồng để ghi lại hình ảnh mật độ vật liệu trên phim kỹ thuật số (Digital Radiography).
Ưu điểm: Nhận biết cực kỳ rõ ràng các khoảng rỗng (Void), rãnh ngầm (Wormhole) và sự thay đổi mật độ vật liệu do chốt hàn bị mòn rụng kim loại vào lòng mối hàn.
3. Nhóm phương pháp Kiểm tra Phá hủy (DT - Destructive Testing)
Phương pháp DT được thực hiện trên các mẫu thử nghiệm quy trình (WPS Qualification Test Coupon) cắt ra từ sản phẩm mẫu để xác định giới hạn cơ tính thực tế, gồm các bước:
3.1. Thử nghiệm Đo độ cứng (Hardness Testing - HV/HB)
Phương pháp: Cắt vệt dọc mặt cắt ngang mối hàn FSW và dùng máy đo độ cứng (thường dùng thang đo Vickers - HV hoặc Brinell - HB) bấm các điểm đo liên tục từ kim loại gốc (BM) → Vùng ảnh hưởng nhiệt (HAZ) → Vùng ảnh hưởng nhiệt-cơ (TMAZ) → Vùng khuấy trung tâm (Stir Zone).
Ý nghĩa kỹ thuật: Dựng lên Biểu đồ phân bố độ cứng dạng hình chữ W (W-shaped hardness profile) đặc trưng của FSW nhôm hóa bền tiết pha. Biểu đồ này giúp kỹ sư biết chính xác vùng nào bị suy giảm độ bền cơ học nhiều nhất do tác động nhiệt ma sát để điều chỉnh lại tốc độ quay (RPM) của máy FSW.
3.2. Phân tích Cấu trúc Vĩ mô & Vi mô (Macro & Microscopic Examination)
Mẫu cắt ngang mối hàn được mài bóng, tấy axit (etching) để quan sát các vùng cấu trúc dưới kính hiển vi:
Vùng khuấy (Stir Zone / Nugget Zone): Nơi hạt tinh thể kim loại được tái tinh thể hóa đẳng trục (fine equiaxed grains).
Vùng TMAZ & HAZ: Kiểm tra mức độ suy giảm độ cứng nhiệt.
3.3. Thử nghiệm Uốn (Bend Test)
Dùng để kiểm tra độ dẻo dai và độ bền liên kết giữa vùng khuấy (Stir Zone) và vùng ảnh hưởng nhiệt-cơ (TMAZ).
Hình thức: Thử uốn mặt trên (Face bend) và thử uốn mặt đáy (Root bend) quanh một con lăn có bán kính tiêu chuẩn.
Tiêu chuẩn đạt: Mẫu thử uốn cong 180° mà không xuất hiện vệt nứt hay tách lớp trên bề mặt kéo có kích thước vượt quá 1.5 - 3 mm.
3.4. Thử nghiệm Kéo (Tensile Test)
Thử nghiệm kéo giúp xác định Độ bền kéo giới hạn (Rm), Giới hạn chảy R_0.2 và Độ dãn dài tương đối ($A\%$) của vùng hàn.
Phương pháp: Cắt mẫu thử vuông góc với đường hàn (Cross-weld tensile test).

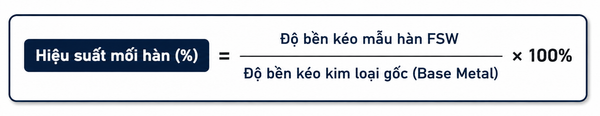

Đánh giá Hiệu suất Mối hàn (Joint Efficiency):
Ghi chú: Mối hàn FSW nhôm chất lượng cao thường đạt hiệu suất từ 80% - 95% so với kim loại gốc (cao hơn hẳn mức 60% - 70% của hàn MIG/TIG).
4. Các khuyết tật FSW phổ biến & Giải pháp khắc phục từ gốc
Để vượt qua các bài kiểm tra trên, kỹ sư vận hành cần biết nguyên nhân và cách xử lý nhanh các khuyết tật FSW ngay từ khâu gia công:
| Loại khuyết tật | Hình ảnh nhận biết | Nguyên nhân kỹ thuật | Giải pháp khắc phục |
| Rãnh ngầm | Khoảng rỗng chạy dọc trong lòng mối hàn (Phát hiện qua UT/RT) | Tốc độ quay (rpm) quá thấp hoặc tốc độ tiến dao quá nhanh → Thiếu nhiệt ma sát. | Tăng tốc độ quay (rpm), giảm tốc độ tiến dao hoặc tăng lực nén Fz. |
| Bavia tràn lớn | Nhôm tràn ra hai bên đường hàn tạo gờ cao | Nhiệt lượng quá cao hoặc lực nén trục Z (Fz) quá lớn. | Giảm lực nén Fz, kiểm tra độ mòn của Shoulder. |
| Thiếu ngấu đáy | Vết nứt vi mô xuất hiện ở mặt đáy phôi nhôm | Chốt hàn (Pin) quá ngắn hoặc độ sâu nén không đủ. | Thay chốt hàn dài hơn (cách đáy 0.1 - 0.2 mm), tăng lực Z. |
💡 Mẹo chuyên gia: Việc loại bỏ các khuyết tật trên sẽ trở nên dễ dàng hơn nhiều nếu nhà xưởng trang bị trung tâm gia công FSW CNC có hệ thống Bù lực chủ động theo thời gian thực (Closed-loop Real-time Force Control) — như dòng máy công nghệ hàn ma sát khuấy CNC hay model Hwacheon F1300. Hệ thống này tự động duy trì lực nén hằng định, triệt tiêu $99\%$ nguy cơ xuất hiện lỗi Wormhole do nhấp nhô bề mặt phôi.
5. Kết luận
Kiểm tra chất lượng mối hàn FSW không chỉ là bước nghiệm thu cuối cùng mà là một hệ thống kiểm soát xuyên suốt từ khâu thử nghiệm quy trình (WPS), kiểm tra vật liệu đầu vào cho đến theo dõi thông số lực trong lúc vận hành. Việc kết hợp nhuần nhuyễn giữa phương pháp NDT (quét siêu âm PAUT, X-ray) và DT (thử kéo, thử uốn) giúp doanh nghiệp khẳng định uy tín chất lượng, đáp ứng hoàn hảo các tiêu chuẩn khắt khe từ các tập đoàn toàn cầu.
Nếu doanh nghiệp của bạn đang cần xây dựng quy trình kiểm chuẩn mối hàn FSW hoặc cần hỗ trợ chạy mẫu thử nghiệm đạt chuẩn ISO 25239, hãy liên hệ ngay với đội ngũ kỹ thuật của Hải Minh Phát để được hỗ trợ chuyên sâu!
